產品特點

● 12 位高精度 ADC ，使用高級數字處理能實現16 位高精度分辨率

● 獨特的 FlexchannelTM輸入技術，您可以自由定義每個輸入通道為一個模擬輸入通道或者 8位數字輸入通道 ( 選用 TLP058 邏輯探頭 )

● 提供 4 通道，6 通道，8 通道產品家族

● 15.6 英寸高清觸摸屏，專為觸摸屏設計的用戶界麵

● 可選配 windows操作係統

5B 係列混合信號示波器 (MSO) 采用全新簡潔設計，能夠深入洞察複雜信號的多功能示波器。泰克把 5B 係列混合信號示波器(MSO) 設計成市場上靈活、功能強大、簡便易用的中檔示波器。5B 係列混合信號示波器 (MSO) 秉承泰克的一貫創新風格，打破了示波器設計和配置的既定規則。為了更好地滿足現代電子設計挑戰，5B 係列混合信號示波器 (MSO) 融入大量創新技術，再度重新定義了中檔示波器的標準。

主要性能指標

● 輸入通道 -4、6或8個FlexChannel輸入；每個FlexChannel提供：一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者，使用TLP058邏輯探頭時8個數字邏輯輸入

●  帶寬（所有模擬通道）-350MHz、500MHz、1GHz、2GHz（可升級）

● 采樣率（所有模擬 / 數字通道）- 實時：6.25GS/s; 插值：500GS/s

●  記錄長度（所有模擬 / 數字通道）-62.5M點標配；125、250、500M點（選配）

●  波形捕獲速率 ->500,000個波形 / 秒

●  垂直分辨率 -12位ADC；高分辨率模式下高達16位

●  標準觸發類型 - 邊沿，脈衝寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升 / 下降時間，並行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）; 輔助觸發 ≤ 5 VRMS，50Ω，250MHz(>200mVpp)（僅邊沿觸發）

●  標準分析 - 光標：波形、V條、H條、V&H條；測量：36；頻譜視圖頻域分析，獨立控製頻域和時域；FastFrameTM：分段內存采集模式，最大觸發速率>5,000,000個波形 / 秒；圖：時間趨勢、直方圖、頻譜和相位噪聲；數學：基本波形代數、FFT 和高級公式編輯器；搜索 :搜索任何觸發標準；抖動TIE和相位噪聲

● 選配分析 - 高級抖動和眼圖分析；用戶定義的過濾；高級頻譜視圖；射頻對時間光跡（幅度、頻率、相位）；數字電源管理 ; 模板 / 極限測試；逆變器、電機和驅動器；LVDS 調試和分析；PAM3 分析；高級功率測量和分析；高級矢量信號分析(SignalVu-PC)

● 選配串行總線觸發，解碼和分析 -I2C、SPI、eSPI、I3C,RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、SI5、CXPI、汽車以太網、MIPIC-PHY、MIPID-PHY、USB2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO

● 選配串行一致性測試 - 以太網、USB2.0、汽車以太網、工業以太網

● 選配內存分析 -DDR3調試、分析和一致性測試

● 任意 / 函數發生器 -100MHz波形生成；波形類型：任意波形、正弦

波、方波、脈衝、鋸齒波、三角波、DC電平、高斯、洛倫茲、指數上升 / 下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖

● 數字電壓表 -4位AC RMS、DC和DC+ACRMS電壓測量

● 觸發頻率計數器 -8位

● 顯示 -15.6英寸(396mm)TFT彩色；高清(1920x1080)分辨率；容性（多觸點）觸摸屏

● 連接性 -USB主控（7端口），USB3.0設備（1 端口），L AN(10/100/1000 Base-T 以 太 網； 符 合LXI 標 準 )，DP 接 口，DVI-D，VGA 接口

●  e*Scope- 使用標準網絡瀏覽器，通過網絡連接遠程查看和控製示波器

● 標配探頭 - 每條通道一隻10MΩ無源電壓探頭，<4pF容性負載

● 保修 -3 年全保

● 尺寸 -309 mm（12.2英寸）高 x 454 mm（17.9英寸）寬x204mm（8.0英寸）深；重量：<11.4kg（25磅）

富有洞察力的測量

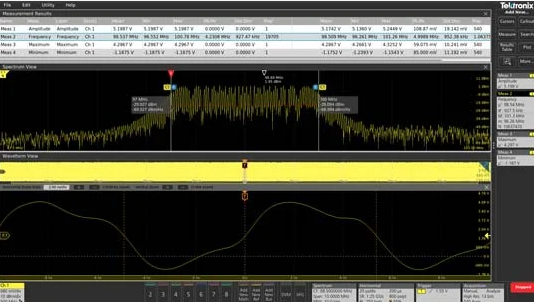

使用高分辨率 12 位模數轉換器查看信號詳細信息。查看多通道光譜分析、測量統計數據、表格和趨勢圖，隨時換個角度思考。

●1.25 GHz 時為 12 位分辨率，50 MHz 時為 16 位分辨率

●內置 DDC 支持多通道同步頻譜分析

●結果表、測量統計數據和趨勢圖視圖

高級解決方案

5 係列支持廣泛的特定應用測量，滿足您的各種需求。單獨添加高級分析程序包或安裝應用程序包，以處理更多不同的工作。

●支持超過 25 種串行協議，覆蓋常見的接口

●先進的單相和三相功率分析程序包

●確保信號完整性和電源完整性的測量工具

●可選的 Windows 操作係統讓您可以運行 PC 軟件

查看更多信號的更多方法

使用多功能輸入和先進的探測技術，您可以看到更多信息。

●多達 8 個 FlexChannel? 輸入，支持多達 8 個模擬或 64 個數字信號，以及一個外部觸發輸入

●包括 500 MHz 或 1 GHz 探頭，輸入電容僅為 3.9 pF

●TekVPI 探頭接口支持廣泛的有源探頭、差分探頭、絕緣探頭和電流探頭
