降低測試複雜性、簡化工作流程和直觀的用戶界麵讓電池測試變得簡單。

• 作為理想的測試工具，它能實現對用於後備電池應用的各個蓄電池和電池組的維護、故障診斷和性能測試

• 直觀的用戶界麵、緊湊的設計和堅固的結構是取得性能良好、測試結果和可靠性的保障

• 擁有廣泛的電池測試功能，包括直流電壓和內阻的同步采集，連接片電阻測試以及使用集成了紅外測溫係統的互動式手柄對溫度進行同步測量。

• 專門用於測量所有類型的後備電池。

Fluke BT510 主要特點：

• 電池電壓 – 在內阻測試過程中，Fluke 電池分析儀還可以測量受測電池的電壓。

• 放電電壓 – 在放電測試期間，放電模式讓用戶可以用自定義的時間間隔測量各電池的放電電壓數值。用戶可以計算蓄電池電壓跌落至終止電壓時所需要的時間，並通過這一時間計算電池的容量損失。

• 紋波電壓測試 – 測量直流充電電路和逆變電路中不需要的整流電壓的殘餘交流成分。讓用戶能夠測試直流電路中的交流成分，並找出電池性能惡化的根本原因。

• 數字萬用表模式和序列測試模式 – 數字萬用表模式用於快速測試或故障排查。在該模式下，您可以按電池的測試順序保存和讀取讀數，每個讀數都有相應的時間戳。序列測量模式適用於多個後備電力係統和電池組的維護測量工作。任務開始之前，用戶可以為該任務配置一個檔案用於管理數據和生成報告

• 閾值和警告 – 用戶可以配置最多 10 組閾值，並在每次測量完成之後收到通過/警告/失敗提示。

• 電池間的連接片電阻測試和數據管理 – 測量一組電池之間的連接片電阻。測量完成後，Fluke 電池管理軟件版本 1.0.69 可以報告電池組連接片電阻，並記錄相關數據隨曆史時間的變化情況。

• 自動保持 – 開啟自動保存功能時，如果一個測量讀數保持穩定 1 秒鍾，則捕捉該讀數。然後，在開始新的測量時將釋放讀數。

• 自動測量保存 – 開啟自動測量保存時，捕捉一個自動測量保持讀數後將自動保存該測量讀數到內部存儲器中

• Fluke 電池管理軟件 – 輕鬆將數據從本產品導入到 PC。測量數據和電池檔案信息通過管理軟件進行存儲和歸檔，並可用於對比和趨勢分析。可使用所有測量數據、電池檔案和分析信息輕鬆地生成報告

• 全麵記錄 - 所有測量值在測試過程中自動捕捉，並可以在儀器上查看後再下載隨時進行分析。

• 優化的用戶界麵 – 快速的引導式設置確保您每次捕捉的是正確數據

• 電池使用壽命 - 7.4 V 3000 mAh 鋰離子電池可連續運行超過 8 小時。

• USB 端口 – 使數據可快速下載到隨附的數據分析與報告管理應用軟件。

• 行業安全等級 – CAT III 600 V, 1000 V dc max符合所有蓄電池供電電源設備的安全測量條件。

Fluke BT520 主要特點：(用於測量放置於電池機架或空間狹小的蓄電池）

• 除上述之外還包括

• BTL20 交互式測試手柄，配有長短探頭和加長杆，並整合了提供可視和音頻反饋的內置 LCD 顯示屏和揚聲器

• 攜帶軟包（大號）

Fluke BT521 主要特點：（特別適用於需要同步精確測量溫度的用戶）

• 除上述以外¹還包括

• BTL21 智能交互式測試手柄，配有長短探頭和加長杆，並整合了提供可視和音頻反饋的內置 LCD 顯示屏和揚聲器，以及每次測試時對電池負極進行溫度測量的集成式紅外溫度傳感器

• 無線功能適用於 Fluke 電池分析移動應用 (Fluke BA Mobile)²

• 查看電池分析儀中的曲線圖及相關測試結果。

• 通過電子郵件發送曲線圖和測試結果，采用 (.csv) 數據格式

¹Fluke BT-521 不隨附 BTL20
² 目前並不兼容於 Fluke Connect? 應用

電壓和電阻閾值

利用 Fluke 電池分析儀，您可以快速而輕鬆地定義測量的上下閾值或容限範圍。在測試過程中，將測量值與預定義的閾值自動進行比較，每次測量後生成“通過、“失敗或“警告指示。可以存儲 10 組閾值，並且閾值指示的確定取決於以下條件：

Fluke 電池管理軟件

Fluke 電池管理軟件讓您可以快速而輕鬆地將數據從蓄電池分析儀導入 PC。測量數據和電池檔案信息通過管理軟件進行存儲和歸檔，並可用於對比結果、電導之間切換結果以及進行趨勢分析。可使用所有測量數據、電池檔案和分析信息輕鬆地生成報告。

• 快速查看保存的讀數

• 檔案管理

• 提供電池組柱狀圖，並由最終用戶定義閾值

• 電池的曆史趨勢數據

• 多輪放電電壓

• 快速生成報告

• 升級 Fluke 蓄電池分析儀固件

• 在電導和電阻數值之間切換結果

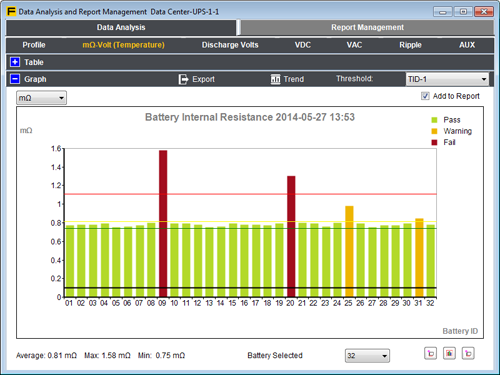

提供電池組柱狀圖，並由用戶定義閾值

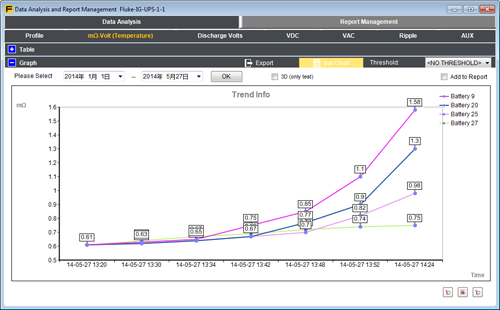

電池的曆史趨勢數據

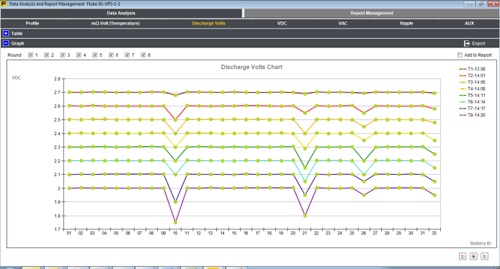

多輪放電電壓

Fluke 電池分析移動應用

BT521 還可通過專用的 Fluke 蓄電池分析移動應用對測量數據進行傳輸，它提供無線通信用於數據下載和遠程顯示，（注：Fluke BT521 目前並不與 Fluke Connect 兼容）。利用 Fluke 蓄電池分析移動應用，您可以：

• 瀏覽檔案

• 查看序列測試數據

• 通過電子郵件發送序列測試數據

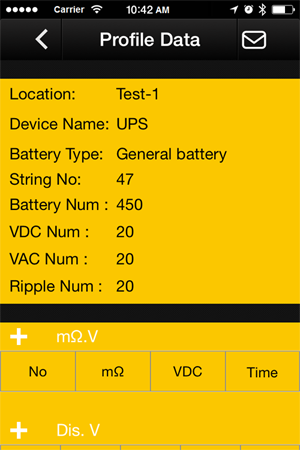

查看測量檔案                                   查看並通過電子郵件發送測量數據

福祿“課”開講蓄電池分析儀常見問題解答

1、為什麼蓄電池測試需要CATIII 600V的安全等級？
電網中可能存在高達8000V的瞬時高壓衝擊（受閃電、電容櫃投切等原因影響）。由於蓄電池組通過UPS或直流屏等電源係統與電網相連，蓄電池測試儀器必須能夠在極端情況下保護測試人員的安全。雖然單節電池的電壓較低，但整組電池的電壓或電池浮地電壓可能高達近千伏，蓄電池測試儀器必須保證在儀表任意部分意外接觸高壓的情況下（例如同時接觸電池極柱和已接地的電池架），人身安全得到保障。

2、測試電池內阻有什麼用？
絕大多數的蓄電池失效模式都伴隨電池內阻上升的現象，測試人員可以通過內阻上升的趨勢來判斷電池的劣化程度。通常來說，30%以上的內阻上升意味著電池容量的下降。用戶可以在Fluke蓄電池分析儀中設置比較的基準值和報警的百分比。用戶可以聯係電池製造商谘詢電池內阻的基準值，或將初次安裝時的內阻值作為基線。

3、為什麼說僅僅測試浮充電壓是不夠的？
浮充電壓能夠反映充電器是否正常工作而不能反映電池的健康狀況。當電池容量下降時，浮充電壓可能仍然保持虛高。然而，過低的浮充電壓可能意味著蓄電池存在短路的情況。某節電池上過高的浮充電壓可能是由
於充電器需要補償電池組中某些浮充電壓過低的電池，從而保證整組電壓達到設定值。

4、Fluke蓄電池分析儀每次測出的內阻會不會都不一樣？
Fluke蓄電池分析儀的優異設計能夠保證每次內阻測試的重複性都在設計精度範圍內，精巧的表針內圈彈簧能夠有效消除接觸阻抗的影響，而四線製設計能夠消除線阻的幹擾。為了達到最可靠的讀數，請在測試時按照用戶手冊的要求接觸電池極柱而非螺帽，並定期使用隨機的校零板進行校零。

5、Fluke蓄電池分析儀測試內阻時需要對電池斷電麼？
不需要，Fluke500係列具有優異的抗紋波幹擾能力，完全可以在電池浮充狀態下完成各項測試。

6、為什麼需要測試蓄電池的負極柱溫度和紋波？
溫度失控是造成蓄電池壽命縮短的重要原因之一，而過高的交流紋波或電池間連接不良都可能造成電池內部溫度升高。
