DSX-5000QOI CableAnalyzer 係列銅纜認證儀可提供準確無誤的認證。安裝過程中會有許多團隊參與其中,采用不同種類的材料以及要求進行多種測試。贏利與否隻有幾個百分點的差別。DSX-5000QOI可對銅纜布線進行認證,符合包括 Level VI/1G 精度要求在內的所有標準,使工作更加容易管理,且能夠提高係統驗收速度。它並不是僅為專業技師和項目經理而設計的。各種技能水平的人員均可用其來改善設置、操作、測試報告的過程並同時管理多個項目。
DSX-5000QOI:1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 6A/Class EA 級永久鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、WiFi 適配器、校準說明和入門指南。
線纜類型 | |
屏蔽和非屏蔽的雙絞 LAN 布線 | TIA Cat 3、4、5、5e、6、6A、8:100 Ω ISO/IEC Class C、D、E、EA、F、FA 和 I/II:100? 和 120? |
標準鏈路接口適配器 | |

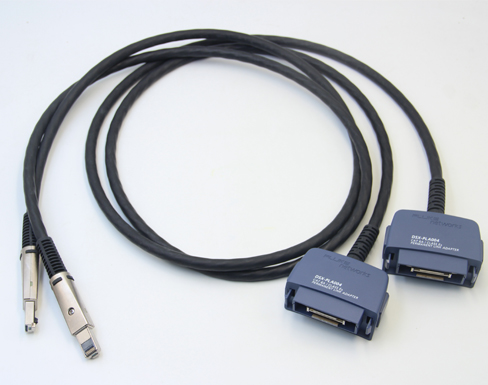

永久鏈路適配器 | 插頭類型:屏蔽的 RJ45 可選插頭類型:Tera(僅用於 DSX-5000,DSX-8000 版本將於 2018 第 2 季度推出) |
通道適配器 | 插座類型:屏蔽的 RJ45 可選插座類型:Tera(僅用於 DSX-5000,DSX-8000 版本將於 2018 第 2 季度推出) |
測試標準 | |
TIA | Cat 3、4、5、5e、6、6A、8,符合 TIA 568-C.2 標準 |
ISO/IEC | Class C 和 D、E、EA、F、FA 和 I/II 認證,ISO/IEC |
大頻率 | DSX-8000:2000 MHz; DSX-5000:1000 MHz |
一般規格 | |
自動測試速度 | DSX-8000:5e 或 6 類/Class D 或 E 的全雙向自動測試:7 秒。完整的雙向 6A 類/ EA 級自動測試:8 秒。完整的雙向 8 類自動測試:16 秒 |
DSX-5000:5e 或 6 類/Class D 或 E 的全雙向自動測試:9 秒。完整的雙向 6A 類/ EA 級自動測試:10 秒 | |
支持測試參數(測試參數及測試的頻率範圍由所選擇的測試標準決定) | 接線圖、長度、傳播延遲、延遲偏差、直流回路電阻、插入損耗(衰減)、回波損耗 (RL)、NEXT、衰減串擾比 (ACR-N),ACR-F (ELFEXT),PS ACR-F (ELFEXT),PS NEXT,PS ACR-N,PS Alien Near End Xtalk (PS ANEXT),PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F) |
輸入保護 | 能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞 |
顯示屏 | 5.7 英寸 LCD,具有感應電容觸摸屏 |
箱包 | 由減震材料包覆成型的耐衝擊性塑料箱 |
體積 | 已安裝 DSX 模塊和電池的 Versiv 主機:2.625 英寸 x 5.25 英寸 x 11.0 英寸(6.67 厘米 x 13.33 厘米 x27.94 厘米) |
重量 | 已安裝 DSX 模塊和電池的 Versiv 主機:3 磅,5 盎司 (1.28 kg) |
主機與遠端: | 鋰離子電池組,7.2 V |
典型的電池壽命: | 8小時 |
充電時間* | 測試儀關:電量從 10% 充到 90% 需 4小時 |
所支持的語言 | 英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、簡體中文、韓文、俄文、繁體中文、捷克文、波蘭文、瑞典文、匈牙利文 |
校驗 | 維修中心校驗周期為一年 |
環境規格 | |
操作溫度 | 32°F 至 113°F(0°C 至 45°C) |
貯存溫度 | -14°F 至 +140°F(-10°C 至 +60°C) |
工作相對濕度 | 0 % 至 90 %,32°F 至 95 °F(0°C 至 35°C) 0 % 至 70 %,95°F 至 113 °F(35°C 至 45°C) |
振動 | 隨機、2 g、5 Hz-500 Hz |
衝擊 | 1 米跌落試驗(無論是否帶有模塊和適配器) |
安全 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 |
操作高度 | 13,123 英尺 (4,000 m) 10,500 英尺(3,200 米),含交流適配器 |
EMC | EN 61326-1 |
性能規格** | ||
DSX-8000 | 8 類測試模式(或更低鏈路類別) | ANSI/TIA-1152 Level 2G |
Class I/II 測試模式 | 提議標準 IEC 61935-1 Ed. 5 Level VI | |
DSX-5000 | 6A 類/ EA 級測試模式(或更低鏈路類別) | 高於 TIA 1152 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。 |
FA 級測試模式 | 高於 IEC 61935-1 第四版草案中的 V 級要求。 |
雙絞線布線1的長度 | ||
不帶遠端 | 帶遠端 | |
範圍 | 800 m (2600 ft) | 150 m (490 ft) |
分辨率 | 0.1 m 或者 1 ft | 0.1 m 或者 1 ft |
精度 | ± (0.3 m + 2 %);0 m 至 150 m ± (0.3 m + 4 %);150 m 至 800 m | ± (0.3 m + 2 %) |
傳輸延遲 | ||
不帶遠端 | 帶遠端 | |
範圍 | 4000 ns | 750 ns |
分辨率 | 1 ns | 1 ns |
精度 | ± (2 ns + 2 %);0 ns 至 750 ns ± (2 ns + 4 %);750 ns 至 4000 ns | ± (2 ns + 2 %) |
延遲時差 | |
範圍 | 0 ns 至 100 ns |
分辨率 | 1 ns |
精度 | ± 10 ns |
直流環路電阻測試 | |
範圍 | 0 Ω 至 540 Ω |
分辨率 | 0.1 Ω |
精度 | ± (1 Ω + 1 %) |
過載恢複時間 | 過電壓後 10 分鍾內恢複額定精度。重複或長期過壓之後需要重新設置基準。 |
訂購:福祿克FLuke DSX-5000QOI電纜(光纜)認證分析儀
