Fluke 1770 係列三相電能質量分析儀

產品概述: Fluke 1770 係列三相電能質量分析儀

自動測量。更靈活。更出色的電能質量故障排除能力。

Fluke 1770 係列三相電能質量分析儀使電能質量記錄、故障排除和分析變得簡單。1770 係列的設計目標是實現更快速、更輕鬆的電能質量研究，提供自動測量、直觀用戶界麵和設置，出色的規格以及簡化的報告平台。該儀器還可以直接通過測量電路供電，無需尋找電源插座或使用很長的延長線

使用 1770 係列，您將不會錯過關鍵的電能質量事件—從高達 8 kV 的快速瞬變，高達 30 kHz 的諧波，到驟降和驟升，以及電壓、電流和功率測量，使您能夠對電氣係統進行全方位的分析。

自動捕獲測量數據

無論您是執行快速係統檢查還是詳細的電能質量研究，一致的數據都至關重要。Fluke 1770 係列提供了獨特的測量數據自動捕獲係統，可幫助您確保每次都能采集正確的數據，同時還能根據需要靈活選擇和調整特定參數。默認情況下，係統會捕獲 500 多個電能質量參數，而引導式設置使您可以為正在處理的係統輕鬆選擇正確的參數。可通過 Fluke Energy Analyze Plus 軟件即時查看、下載和共享記錄的數據，因此您無需等待完成記錄即可查看結果或分析數據。

出色的測量置信度

Fluke 1770 係列是 2 合 1 設備，它將電能質量儀表的故障排除功能與獨立電能質量分析儀的強大分析和記錄功能相結合，形成一個易於使用的手持設備。

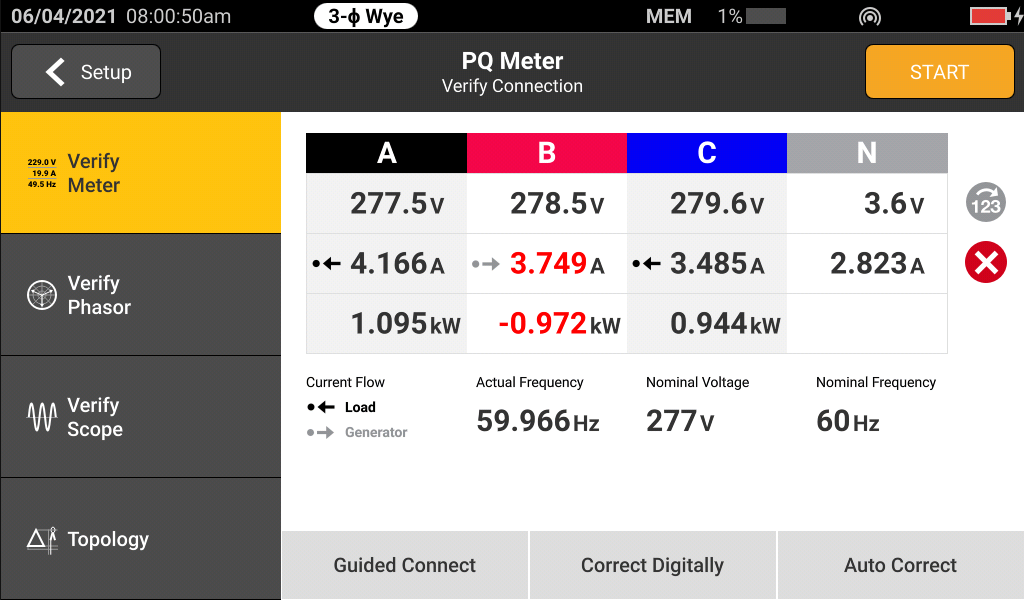

“電能質量儀表”功能使您可以在現場即時訪問實時屏顯數據，以便在故障排除時快速識別潛在問題。詳細的“電能質量記錄和分析”功能可指導您完成設置過程，確保您每次都能捕獲正確的數據，從而使電能質量研究變得簡單。將這些測量模式與獨特的測量連接自動更正功能結合起來，您可以滿懷信心，無需再擔心返回進行第二次測量，即使在開始時不確定要查找的內容亦無妨。

功能強大的分析軟件，輕鬆創建報告

Fluke 1770 係列電能質量分析儀標配功能強大的 Fluke Energy Analyze Plus 軟件，這便消除了使用其他多用途應用軟件會帶來的麻煩。Energy Analyze Plus 可幫助您評估電能質量數據，開箱即用，無需進行大量培訓。

Energy Analyze Plus 使下載、分析、跟蹤和報告電能質量和電能數據變得前所未有的簡單。將結果與曆史數據值進行快速比較，根據行業標準設立基準，將測得的數據與本地標準進行比較，更全麵地了解整個設施中發生的情況，即使數據仍在采集中。Energy Analyze Plus 可為 Fluke 1730、1740 和 1770 係列電能記錄儀和電能質量分析儀提供統一支持。

● 通過 PC 應用軟件實現“辦公室”和“現場”設置和下載

● 使用 U 盤、WiFi、LTE、有線以太網或 USB 線纜輕鬆下載數據

● 通過自動報告生成工具分析能耗和電能質量狀況的每個測量細節

● 一鍵報告生成工具可創建符合 EN 50160、IEEE 519、GOST 33073 IEC 61000-2-2 等標準的標準化報告，或以 PQDIF 或 NeQual 兼容格式或 CSV 格式導出數據，以便在第三方軟件中使用

● 高級分析允許用戶選擇任何可用的記錄參數，並為高級數據關聯創建高度自定義的測量視圖

高速電壓瞬變捕獲

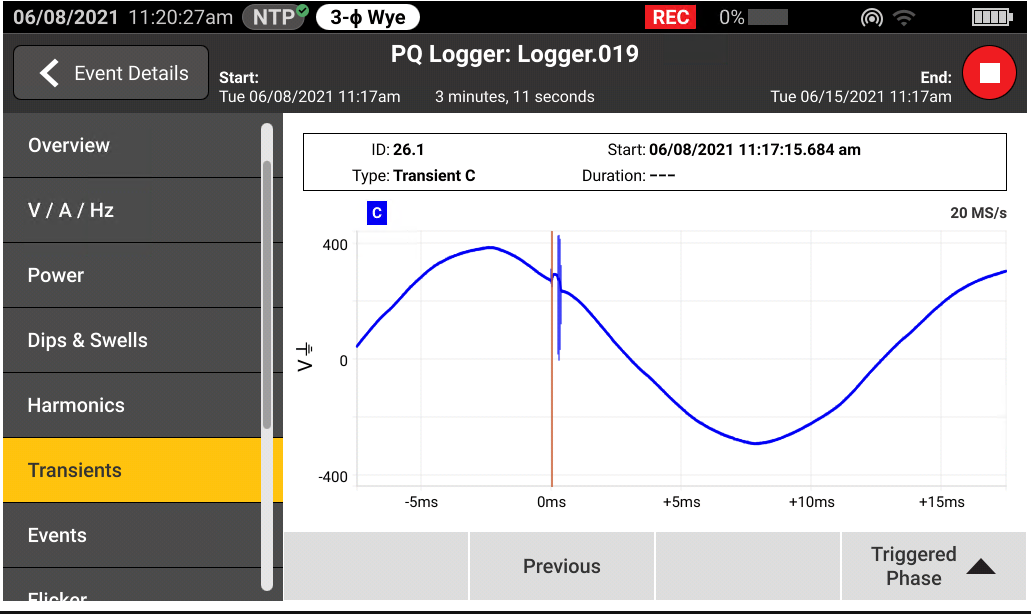

瞬變每天都會對原本運行狀況良好的係統產生負麵影響，其對設備的損壞不可低估。無論您的係統是發生脈衝瞬變還是振蕩瞬變，結果都可能是破滅性的，會導致從絕緣失效到整個設備出現故障等各種問題。Fluke 1775 和 Fluke 1777 采用了先進的瞬變捕獲技術，可幫助您清晰地識別高速電壓瞬變，這樣您便可以獲得阻止其發生所需的數據。Fluke 1775電能質量分析儀具有 1MHz 采樣功能，可捕獲快速瞬變，而 Fluke 1777 電能質量分析儀則具有 20MHz 采樣功能，可以捕獲最快的瞬變並提供細節信息。

從傳統工業係統到可再生能源係統再到電動汽車，我們都能為您提供全麵的服務

Fluke 1770 係列的設計是為了讓用戶在所有測量環境中都能安全輕鬆地使用。1770 係列允許您捕獲各種電能質量變量以及高速波形、高速瞬變和更高頻率諧波，所有這些數據均可在高分辨率大屏幕上即時查看。這些分析儀具有非常出色的 CAT IV 600 V/CAT III 1000 V 過電壓額定值，可在進戶線或下遊使用，測量交流和直流輸入以及高達 30 kHz 的諧波。使用 1770 係列，您可以滿懷信心地捕獲所需的數據，無論任務如何，都能做出更好的維護決策。

符合國際標準

Fluke 1770 係列采用符合 IEC 61000-4-30 A 類第 3 版未來標準，提供您期望 Fluke 電能質量分析儀擁有的優異精度。此外，1770 係列的設計符合 A 類版本的未來要求，符合 EN 50160 和 IEEE 519 標準，因此您現在便可以準備好應對未來的測量要求。

隨時隨地，隨心所欲地工作

現場的情況沒有哪兩天是一樣的。您需要一款能在您到達時隨時隨地進行所需工作的電能質量分析儀。Fluke 1770 係列擁有全套附件和內置功能，可讓您輕鬆完成工作。纖薄且符合人體工程學的設計和集成式手提帶使它易於握持，隨附的懸掛套件使您可以輕鬆地將分析儀固定在機櫃內。集成式內部電源使該裝置可以直接通過被測電路供電，而 90 分鍾的電池續航能力有助於確保即使未連接到帶電係統也可以訪問和查看數據。

根據您的要求，可使用 USB C、USB A、以太網、Wi-Fi、蜂窩網絡支持選項將數據快速、輕鬆地傳輸至 PC。借助內置 GPS 模塊和可選的雙絕緣天線延長線（用於在室內放大 GPS 信號），您可以輕鬆地對數據進行時間同步，以便更準確地進行故障排除和分析。

計算電流諧波限值

從 Fluke 1770係列電能質量分析儀下載數據時，隨附的 Energy Analyze Plus 軟件包可將電壓測量值和電流諧波統計數據與不同標準（如 EN 50160 或 IEEE 519）進行比較，以確定它們是否超出合規性限值。這種強大的預測性維護功能可讓您在電壓出現失真之前觀察到電流諧波，從而防止意外故障或不合規情況，延長係統正常運行時間。隨著基於逆變器的負載和發電的激增，控製電流諧波變得越來越重要，這有助於確保可靠的電能質量並避免係統停機。
