通過引導式測試設置和自動化驅動測量，提供可靠、可重複性測試結果，有效簡化複雜的電機驅動故障診斷。

新Fluke MDA 510 和MDA 550 電機驅動分析儀不但節約時間，而且省去複雜的測量設置的麻煩，同時簡化故障診斷過程。隻需選擇某項測試，引導式測量將詳細說明如何連接電壓和電流，預設測量配置可確保您捕獲各個關鍵電機驅動部分的所需全部數據——從輸入到輸出、直流母線，以及電機本身。從基本測量到高級測量，MDA-500 係列都使您無所不能；並且利用內置報告生成器，可快速、簡便地生成“調整前”和“調整後”報告，即使非專業人員麵對電機驅動的故障也會信心十足！

MDA-510 和MDA-550 是理想的便攜式電機驅動分析測試工具，有助於安全定位和診斷逆變式電機驅動係統的典型故障。

測量關鍵的電機驅動參數，包括電壓、電流、直流母線電壓和紋波、電壓和電流不平衡及諧波(MDA-550)、電壓調製、電機軸電壓(MDA-550)。

● 執行擴展諧波測量，以識別低次和高次諧波對電力係統的影響。

● 引導式測量，通過圖形化電壓和電流連接圖，指導測量電機驅動輸入、直流總線、驅動輸出、電機輸入和軸測量(MDA-550)。

● 簡化測量設置，利用預設測量配置，根據所選測試程序自動觸發數據采集。

● 快速、簡便地創建報告，非常適合文檔化故障診斷過程以及與他人協作。

● 測量附加電氣參數，憑借完整的
500 MHz 示波器、儀表和記錄能力，能夠對工業係統進行完整的電氣和電子測量。

主要特性

● 引導式測量利用圖形化分步式電壓和電流連接圖，使變頻驅動器的設置和連接變得比以往更容易

● 預設的測量配置根據所選的測試程序收集數據，無需進行複雜的配置

● 內置報告編寫功能可輕鬆生成專業的調整前/調整後電機驅動器故障排除報告

產品概述: Fluke MDA-510 和 MDA-550 電機驅動分析儀

利用引導式測試設置和自動化驅動器測量提供可靠、可複驗的測試結果，使電機驅動器故障排除工作化繁為簡。

Fluke MDA 510 和 MDA 550 Motor-Drive Analyzer 不僅可以節省時間和避免複雜的測量設置所帶來的麻煩，同時還能簡化變頻驅動器的故障排除過程。隻需要選擇一項測試，接下來分步引導式測量就會顯示出您需要在何處建立電壓和電流連接，同時，預設的測量配置能夠確保您采集到每個關鍵電機驅動器部分所需的所有數據——從輸入到輸出、直流總線以及電機本身。從基本測量到高級測量，MDA-500 係列能夠做到全麵覆蓋，而利用內置的報告生成器，您可以快速、輕鬆、自信地生成校準前和校準後報告。

MDA-510 和 MDA-550 是理想的便攜式電機驅動器分析測試工具，可以幫助您查明並排除逆變器型電機驅動器係統的各種常見問題。

● 測量電機驅動器的主要參數，包括電壓、電流、直流總線電壓電平和交流波紋、電壓和電流失衡和諧波 (MDA-550)、電壓調製和電機軸電壓放電 (MDA-550)。

● 執行擴展諧波測量，以確定低次和高次諧波對您電力係統的影響。

● 進行引導式測量，利用圖形化分步式電壓和電流連接圖，對電機驅動器輸入、直流總線、驅動器輸出、電機輸入和電機軸 (MDA-550) 進行測量。

● 使用簡化的測量設置和預設的測量配置，根據所選的測試程序自動觸發數據收集。

● 快速、輕鬆地創建報告，尤其適合記錄故障排查日誌以及與他人協作。

● 測量額外的電氣參數，借助完整的 500 MHz 示波表、儀表和記錄功能，對工業係統進行全麵的電氣和電子測量。

Fluke MDA-510 和 MDA-550 電機驅動分析儀采用引導式測試測量，使分析工作變得比以往更容易。

驅動輸入

快速測量輸入電壓和電流，通過將驅動的標稱電壓與實際供電電壓進行比較，檢查電壓值是否在可接受的範圍之內。然後檢查輸入電流，確定電流是否在最大額定值範圍之內，以及導線規格是否合適。您也可以觀察波形或諧波頻譜(MDA-550)，其中包括總諧波畸變和各次諧波，檢查諧波畸變是否可接受。

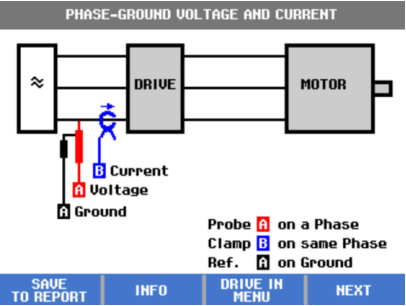

驅動輸入逐步引導測量連接

電壓和電流失衡

檢查變頻調速驅動器輸入端子上的電壓失衡，從而確保相位失衡不會過高 (<2%) 且相序正確。您也可以檢查電流失衡，因為過度失衡可能表示驅動器整流器存在問題。

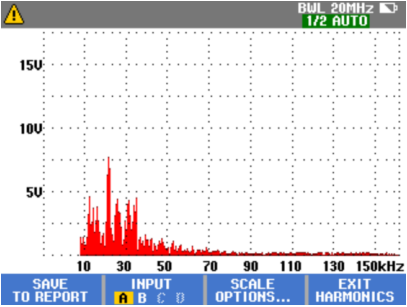

擴展諧波測量

將諧波頻譜擴展至9 kHz 至150 kHz

過大的諧波不僅會威脅旋轉機器，而且也會損害連接到力係統的其他設備。MDA-550 提供了檢測電機驅動諧波能力，但也能檢測逆變器開關電子設備的潛在影響。MDA-550 具有三種諧波範圍：1 次至51
次諧波、1 9 至kHz、9 kHz 至150 kHz，能夠檢測所有諧波汙染問題。

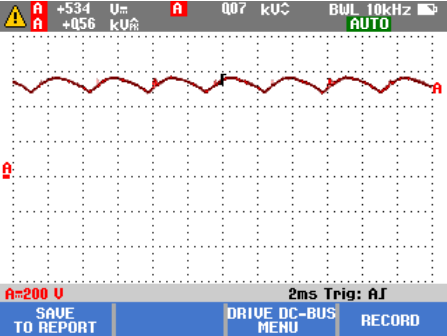

直流總線

在電機驅動器中，驅動器內部的交流-直流轉換至關重要，為獲得更佳驅動器性能，必須要保證電壓正確、充分濾波並保持低紋波水平。高波紋電壓可能說明電容器存在故障或所連接電機的規格不正確。MDA-500 係列的記錄功能可用於在負載接通的工作模式下對直流總線的性能進行動態檢查。

驅動器輸出

重點通過測量電壓頻率比 (V/F) 和電壓調製深度來檢查逆變器驅動器輸出。當 V/F 比率的測量值偏高時，電機可能過熱。當 V/F 比率偏低時，所連接的電機可能無法在負載上提供所需的扭矩，進而無法充分地運行預期的流程。

電壓調製

帶縮放的電壓調製

運用脈衝寬度調製信號的測量值來檢查可能對電機繞組絕緣造成損壞的高電壓峰值。脈衝的上升時間或陡度通過 dV/dt 讀數（一定時間內的電壓變化率）來表示，此讀數應與電機規定的絕緣值進行比較。這些測量值還可以用於確定開關頻率，以判斷信號發生上下浮動的電子開關或接地是否存在潛在的問題。

電機輸入

確保為電機輸入端子接入電壓至關重要，而合理地選擇驅動器與電機之間的布線同樣關鍵。錯誤的布線選擇會導致驅動器和電機由於反射電壓峰值過高而損壞。檢查端子上的電流是否處於電機額定值範圍之內非常重要，因為電流過高會導致電機過熱，並因此縮短定子絕緣的壽命，導致電機提前出現故障。

電機軸電壓

電機軸電壓放電事件數量

來自變頻驅動器的電壓脈衝可能在電機定子至其轉子間發生耦合，從而導致轉子軸上出現電壓。當這種轉子軸電壓超過軸承潤滑脂的絕緣電壓時，可能會出現閃絡電流（火花），從而導致電機軸承座圈發生點蝕和槽蝕，這種損壞可能導致馬達過早出現故障。MDA-550 係列分析儀附帶有碳纖維刷探針，可輕鬆檢測是否存在破壞性的軸電壓（閃絡電流引起），同時，脈衝振幅測量和事件計數功能則讓您能夠在發生故障之前采取措施。MDA-550 的附件和功能讓您能夠發現潛在的損壞，而無需投資昂貴的永久安裝式解決方案。

分步引導式測量確保在您需要時提供所需的數據

MDA-500 係列旨在幫助您快速、輕鬆地檢測和排除三相和單相逆變器型電機驅動器係統的各種常見問題。借助屏幕上的信息和分步式設置向導，您可以輕鬆配置分析儀並獲得所需的驅動器測量，從而快速做出更好的維護決策。從電源輸入端口到已安裝的電機，MDA-500 所提供的測量功能讓您能夠快度為電機驅動器排除故障。

•

  Drive input step-by-step guided measurement connections

報告和分析

MDA-500 係列憑借內置報告生成器，有效簡化收集數據和編寫測試報告的過程。

在每個測試點或測量項目，都有選項可創建、更新或修改報告。隻需按“SAVE TO REPORT”(保存到報告)，然後選擇相應的屏幕，將其保存到基於文字的報告文件。

通過逐步式引導測量，可直接在儀器上生成全麵的報告，文檔化整個故障診斷過程。

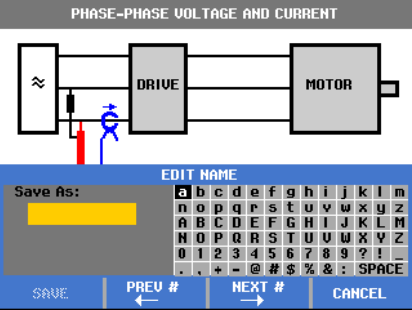

輸入報告名稱。單份報告囊括全部記錄的測量，並可輕鬆與其他用戶分享，以及用於建立電機驅動基準，用於將目前與將來的數據進行比較。
