MaxTester 730C PON/城域網OTDR,針對FTTx/MDU光纖部署和故障診斷進行了優化,適用於城域網。
功能全麵的入門級專用OTDR,借鑒平板電腦設計,適用於城域網,並經過優化,可通過分光器進行測試,實現完美的端到端FTTH鑒定和故障診斷。
主要功能
● 小巧輕便、便於攜帶、功能強大並借鑒平板電腦設計
● 7英寸室外增強型觸摸屏——在手持式測試儀中屏幕
● 尺寸較大
● 續航時間長達12小時

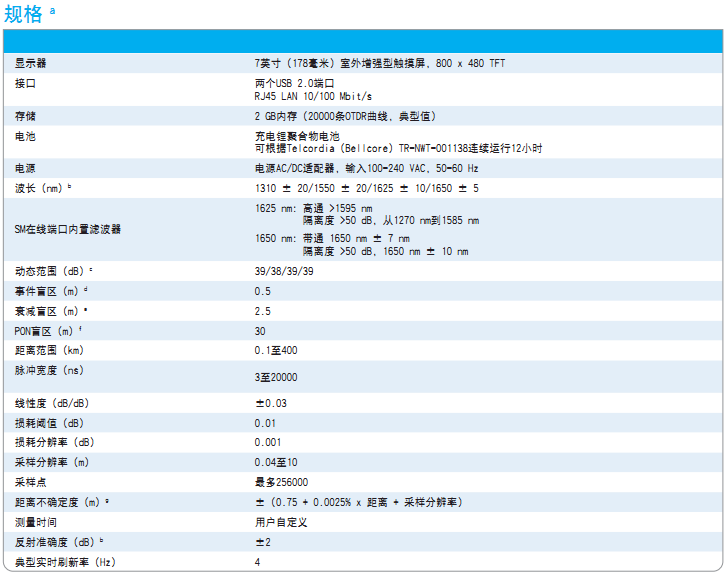

● 盲區:EDZ 0.5 m;ADZ 2.5 m
● 動態範圍:39/38/39 dB
● 堅固耐用,針對室外應用設計
● 支持iOLM:智能、動態的應用,隻需點擊一下,便可
● 將複雜的OTDR曲線分析化繁為簡
應用
● 通過分光器進行FTTx/PON測試(最高可達1x128)
● 接入網測試(點對點[P2P])
● 城域網鏈路測試(P2P)
● 在線光纖排障
手持式OTDR...重新設計。
MaxTester 700B/C係列是第一款借鑒平板電腦設計的OTDR,它小巧輕便、便於攜帶且堅固耐用,適用於室外環境。它配備業內手持式測試儀中效率比較高的7英寸室外增強型觸摸屏,可提供出色的用戶體驗。它安裝類似於Windows的直觀GUI,確保新用戶經過短期學習,便可迅速上手。此外,它還采用經過改進的OTDR 2環境,提供基於圖標的功能、迅速啟動、自動的宏彎查找器以及增強的自動與實時模式。
MaxTester 700B/C係列是名副其實的高性能OTDR,由全球主要的製造商提供。它可提供EXFO經過驗證的OTDR質量和精度,以及非常高的光性能,可隨時確保一次性獲得正確的結果。
除了長達12小時的電池續航時間可確保您安心使用外,它還提供即插即用型硬件選件,如可視故障定位儀(VFL)、功率計和USB工具,使技術人員的工作變得更加輕鬆。
最重要的是,MaxTester 700B/C係列最終將基於OTDR的智能光鏈路測試儀(iOLM)應用程序引入到手持式測試設備市場。這款高級軟件隻需點擊一下,便可將複雜的曲線分析化繁為簡。
總而言之,MaxTester 700B/C係列體積小巧,便於手持;同時功能強大,可滿足您的所有需求!
針對您的測試需求量身設計的入門級解決方案
MaxTester 730C PON/城域網OTDR經過優化,可通過分光器(最高1x128)進行測試,確保實現完美的端到端FTTH鑒定。1625-nm或1650-nm帶外在線測試端口可在不影響其它客戶信號的情況下,對在線網進行高效的測試。此外,較高的動態範圍使其成為城域網點對點測試的理想之選。
其它可用型號包括:
● MaxTester 715B:短接入網鏈路和FTTx最後一英裏安裝與故障診斷
● MaxTester 720C LAN/WAN接入網OTDR:針對多模和單模接入網組建和故障診斷進行了優化
正在尋找基於圖標的映射?

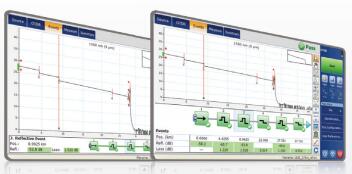

線性視圖(所有EXFO OTDR的標準配置)
自2006年以來,我們的OTDR開始提供該線性視圖,它以線性的方式為每個波長顯示圖標,從而簡化OTDR曲線結果的讀取。該視圖將從傳統的單脈衝曲線上獲取的數據點轉換為反光、不反光或分光器圖標。采用通過/未通過閾值,可更容易地在鏈路上精確確定故障位置。
這一版本的視圖經過改進,可靈活地顯示OTDR圖表及其線性視圖,而不需要來回切換以分析光纖鏈路。
雖然該線性視圖可簡化單個脈寬曲線OTDR測試結果的讀取,但用戶仍需要設置OTDR參數。此外,還經常必須采集多個曲線來全麵鑒定光纖鏈路。閱讀下文,了解iOLM如何能夠自動完成這些任務並提供更加精確的結果。
iOLM——消除OTDR測試的複雜性
為應對這些挑戰,EXFO開發出一種更好的光纖測試方法:
iOLM是一款基於OTDR的應用程序,旨在簡化OTDR測試過程,不需要配置參數和/或分析並解析多個複雜的OTDR曲線。它采用高級算法,可動態定義測試參數,並根據被測網絡確定適合的曲線采集次數。它還可以關聯多個波長的多個脈寬,從而以非常高的分辨率定位並識別故障——這一切僅需輕按一個鍵。
工作原理?
動態的多脈衝采集 → 智能的曲線分析 → 在一個鏈路圖中合並所有測試結果 → 全麵診斷
將傳統的OTDR測試轉化為自動測試,使各種水平的技術人員一次性獲得正確的結果。
專利保護適用於iOLM,包括其專用測量軟件。EXFO的通用接口受美國6,612,750號專利保護。
支持IOLM的三種方式
運行iOLM和OTDR應用程序(Oi)
即使在現場也能向支持iOLM的設備添加iOLM軟件選件
訂購僅支持iOLM應用程序的設備
iOLM超值包
除了標準的iOLM功能集外,您還可以選擇包括擇增值功能的Advanced或Pro超值包。請參閱iOLM規格表,了解最完整和最新的超值包詳情。
FastReporter發揮數據後期處理的最大功效
一款軟件即可實現全部功能
這款功能強大的報告軟件是您OTDR的完美補充,可用來創建或定製報告,從而全麵滿足您的需求。
TestFlow流程
無論您是現場技術人員、現場領導還是項目經理,都可以從TestFlow獲益頗多。
即插即用的光測試選件
MaxTester配備即插即用的光纖測試選件,您可以在需要時購買這些選件。不論何時,安裝起來都易如反掌。您可以自己安
裝,不需要升級任何軟件。

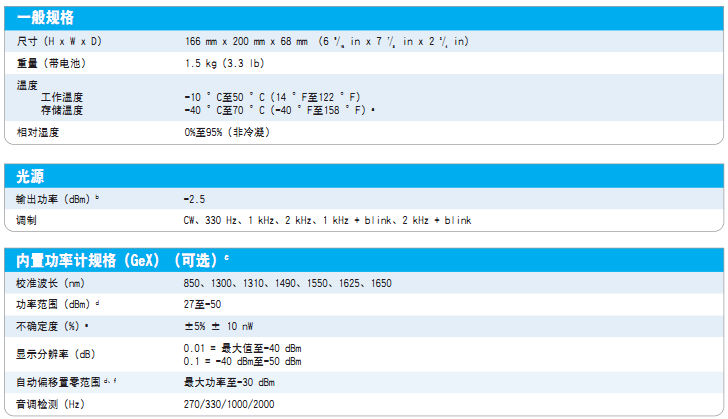

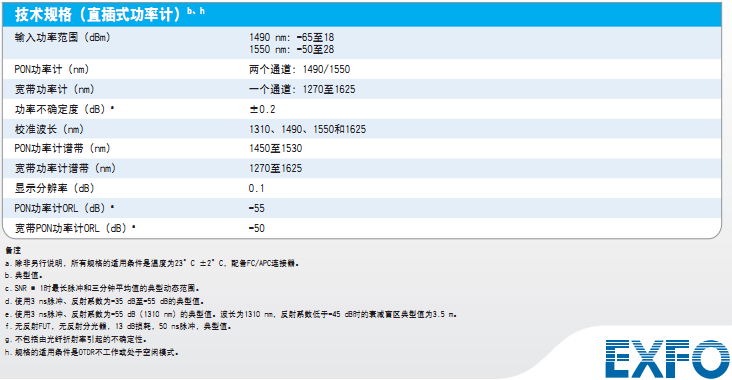

光功率計
這一款功率計(GeX)可測量高達27 dBm的功率,這在業內處於比較高的水平。它是測量光纖同軸電纜混合(HFC)網或高
率信號必不可少的工具。在與支持自動選擇波長/自動切換功能的光源結合使用時,這一款功率計可以在相同波長上自動
步,從而避免任何測量不匹配的風險。
● 支持各種連接器
● 支持自動選擇波長/自動切換
● 提供測量結果保存和報告功能
● 支持7個標準的校準波長

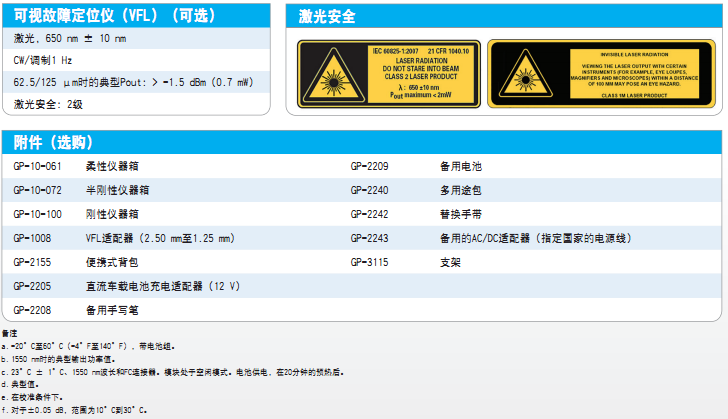

可視故障定位儀 (VFL)
除了其它造成信號損耗的原因外,即插即用的VFL還可輕鬆發現斷裂、彎曲、故障連接器和熔接。這種雖然簡單但又很必要的
故障診斷工具應成為現場技術人員工具箱的一部分。這款VFL可通過在單模或多模光纖上的確切故障點發出明亮的紅光,從而
指示故障位置,其故障檢測距離最高可達5 km(僅在與光功率計結合使用時提供)。
光纖連接器端麵檢測和驗證—OTDR測試前的首要步驟
采用EXFO的光纖端麵檢測器來正確檢測光纖連接器可防止許多問題,從而幫助您節省時間、金錢和精力。此外,使用帶自動對中功能的全自動解決方案可將關鍵的光纖端麵檢測轉化為快速、簡單的一步操作流程。
您是否知道OTDR/IOLM的連接器也很關鍵?
在OTDR端口或發射光纜上出現髒汙的連接器可能會對測試結果造成不利影響,甚至會在連接期間造成永久損壞。因此,定期檢測這些連接器,確保其未受汙染非常關鍵。在使用OTDR時,首先進行光纖端麵檢測可以最大限度地提高OTDR性能和測試效率。
五種型號滿足不同預算要求
訂購:EXFO MaxTester 730C PON/城域網OTDR光時域反射儀
