• 工程師測試所有單相繼電器的工具箱

•


• ●可單機操作

• ●堅固可靠

SVERKER750及SVERKER780繼電測試儀是工程師的工具箱，邏輯化布置的控製麵版，讓SVERKER 650的使用更方便直接。

SVERKER750及SVERKER780的多種功能令繼電測試更有效率，例如，它的強大測量部分可顯示(除了時間、電壓和電流外) Z（阻抗）、R（電阻）、X（電抗）、S（視在功率）、P（有功）、Q（無動）、相角和cos φ（功率因素）；電壓表亦可用作第二電流表(例如當測試差動繼電器)，所有值均清晰地顯示在顯示屏上。

用戶也可以利用內置的可變電壓源有效率地測試方向防護繼電器。SVERKER780有一個持續相移功能及頻率調節功能，可簡易地測試自動重合閘裝置。

設備的設計符合歐盟標準及其它個人和操作安全標準，SVERKER750及SVERKER780裝有一個串連通信接口可與個人電腦和軟件SVERKER Win連接。

SVERKER重量隻有18 kg (39 lbs)，便於攜帶到現場使用。

兩個或以上的SVERKER設備可以同步操作，讓用戶可進行基本的三相測試。

SVERKER 750/780繼電器測試係統產品描述：

SVERKER 750/780繼電器測試係統是工程師的工具 箱。控製麵板的布局符合邏輯性，SVERKER 650的用 戶會對它產生熟悉的感覺，並且可以立即投入使用。

SVERKER 750/780帶有許多使繼電器測試高效的功 能。比如，它功能強大的測試部分可以顯示除時間、 電壓和電流之外的 Z、R、X、S、P、Q，相位角和 cos φ。電壓表也可以用作第二電流表（比如在進行 差動繼電器時）。所有讀數都顯示在一塊易於閱讀的 顯示屏上。

您也可以通過內置的可變電壓源高效地測試方向保護 設備。在SVERKER 780中，這個電源擁有連續的移相 功能和變頻功能。自動重合閘設備也可以被容易地檢 測。

SVERKER 750/780的設計符合EU標準和其他人身設備 安全標準，它們配有串口通信端，可以連接到個人電 腦和電腦軟件SVERKER Win。由於緊湊的SVERKER僅 重18 kg，它可以很容易的從一處拿到另一處。 兩個或以上的SVERKER可以同步，使用戶可以操作一 台基本的三相測試儀器。

SVERKER 750/780繼電器測試係統產品應用：

繼電器測試

SVERKER 750/780主要是用來測試繼電保護設備的二次側測試。幾乎所有的單相保護都可以使用SVERKER測試。您也可以測試可以分別進行單相測試的三相繼電器，以及一係列需要移相的繼電保護係統。最後，它還可以測試自動重合閘設備。

SKERKER 780可以在15 Hz到550 Hz頻率範圍內測試電壓繼電器。

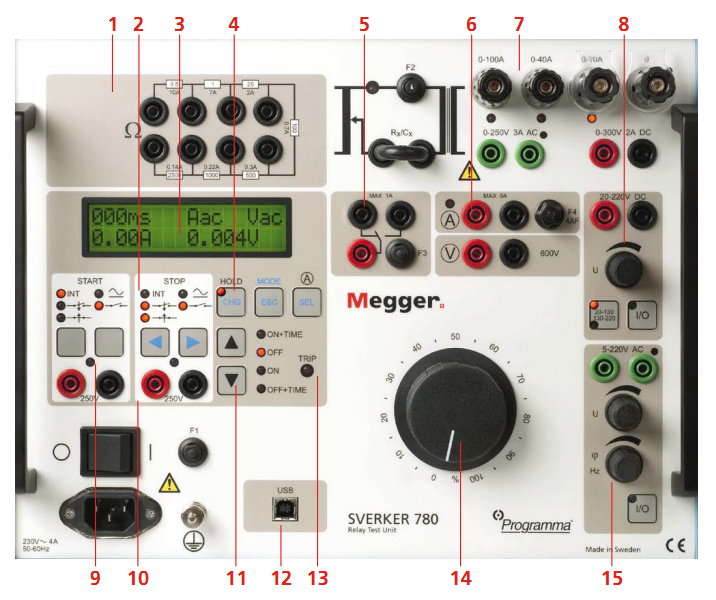

SVERKER 750/780繼電器測試係統特點和優點：

1. 電阻組合

內置的電阻組合對電流和電壓的調節更加精確

2. 啟動和停止條件

計時器的啟動和停止輸入會響應變化、電壓或觸點的關閉/打開。在測試自動重合閘繼電器時也可使用計時器的啟動輸入，用以同步兩個或以上的SVERKER設備和使用外部信號產生信號。

3. 顯示

顯示時間、電流、電壓和其他參數。也可以進行設定，按下MODE按鈕您就可以進入設定模式。

4. 凍結功能（HOLD）

通過將顯示屏上的讀數靜止，使儀器可以測量短至主電源周期四分之一時間內的電壓和電流。電壓和電流讀數在計時器停止時被凍結。如果計時器不停止，那麼當電流中斷時讀數也會被凍結。

5. 閉合/斷開連接

在測試開始後自動改變狀態。可以用作同步兩台或者更多的SVERKER設備、其他外部設備或者來回地切換施加到繼保設備的電壓，使其在故障與非故障間切換。

6. 電流表和電壓表

電流和電壓通過內置的電流表和電壓表進行測試。也可測量電阻、阻抗、相位角、功率和功率因數。讀數在顯示屏上顯示出來。這些設備也可以用來測量外部電路的數據。電壓表也可用作第二台電流表（比如當使用CSU20A測試差動繼電器時）。電流和電壓可以以A和V表示，也可以用給定電壓和電流的百分比來表示。

7. 電流源

根據不同的輸出端，提供0-250A AC， 0-250V AC或0-300V DC的輸出電流。通過主旋鈕進行設定。電流、電壓和其他參數的讀數會顯示在屏幕上。開始開關用來打開和關閉電流源。如果時間也被測量，那麼這些參數的測量會與計時器同步。

8. 輔助電壓源

提供兩個範圍的20-220V DC電壓。配有過載保護，與其他輸出獨立。常用作被測設備的電源。

9. 狀態指示器

計時器的開始和停止輸入分別配有狀態指示器燈，亮的時候代表回路閉合或電壓為零（在探測觸點閉合或斷開時很有用）。這些指示燈使測試開始前檢查回路成為可能。

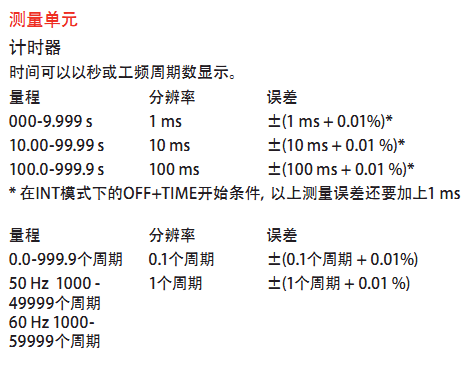

10. 計時器輸入

計時器擁有分開的開始和停止輸入，它可以用來測量外部周期和由SVERKER產生的序列。測試時間在屏幕上顯示。每個輸入也可被設置為根據觸點是否存在電壓（AC或DC）作出響應。

11. 開始開關

控製電流源和計時器的開和關。可以設置為四個狀態中的一種。ON+TIME會同時開始信號的產生和計時。可以用來測試過××（××代表電壓、電流或其他參數）繼電器。在一下情況下信號持續：a）繼保設備操作或中止計時器，或b）超過最大計時時間或開始開關鬆開（如果選擇片刻模式）OFF表示關閉電流源，因此輸出中斷。ON會打開電流源，使其處於發電狀態。OFF+TIME會中斷電源，同時開始計時。在測試低××（××代表電壓、電流或其他參數）繼電器時使用。計時器在繼保設備動作後停止。當測試自動重合閘係統時，SVERKER可以設定為當定時器的開始輸入被閉合命令激活後產生新的輸出。

12. 電腦通信接口USB

SVERKER配有與個人電腦和PC軟件SVERKER Win通信的串口。

13. 跳閘指示器

當停止條件滿足時發光，指示繼保設備的動作。如果進行的測試包含時間，這個指示器當繼電器發生動作時開始閃爍。

14. 主旋鈕

用來設置電流源產生的電流輸出。

15. AC電壓源

由於AC電壓源與其它輸出分離，它被設置為獨立於電流源的電源。AC電壓源主要用來為繼保設備提供電壓輸入。
