• ●變電站三相測試工具箱

• ●三電流通道+四電壓通道

• ●獨立運行

• ●結構堅固、可靠性高，適合現場使用

• ●單相測試最大輸出900V電壓和105A電流

• ●一次側和二次側測試

SVERKER 900繼保與變電站測試係統是測試工程師的終極工具箱，滿足了配電變電站、新能源發電站和工業上日益增長的三相測試需求。儀器帶有一個直觀的LCD觸摸屏，擁有強大的電流源和電壓源以及多樣化的測試功能。

SVERKER 900是專為二次側繼保的手動基礎三相的測試而設計的。除此之外，儀器也可以進行各種一次側的測試，通過三相電壓通道和電流通道的串並聯，最大輸出為900V 交流電壓和105A交流電流。三個電流通道和四個電壓通道中的每個通道都可以獨立地調節輸出參數的幅值、相角和頻率。第四個電壓通道可以模擬母線，從而完成數字保護的測試。

SVERKER900 繼電器和變電站測試係統是工程師的終極工具箱，可滿足配電變電站、可再生發電站和工業應用對三相測試能力日益增長的需求。 直觀的用戶界麵顯示在 LCD 觸摸屏上。 它具有電流和電壓源的強大組合以及測量可能性的多功能性。SVERKER900 專為保護設備的基本手動三相二次測試而設計。 此外，可以執行各種一次測試，因為電流和電壓源可以串聯和/

或並聯連接，以允許高達 105A AC 或 900V AC 的輸出。 所有三個電流源和四個電壓源都可以在幅度、相位角和頻率方麵進

行單獨調整。 第四個電壓源允許測試需要模擬母線的參考電壓的數字繼電器。

SVERKER 900 繼電器和變電站測試係統應用

分布式和發電變電站的調試和維護繼保

●機電繼電器

●靜態繼電器

●數字繼電器

●自供電繼電器

繪製電流互感器勵磁曲線

電流和電壓互感器變比測試

CT電路的負載測量

極性（方向）測試

阻抗測量

開關設備中的一次注入

●三相

●單相

檢查 SCADA 通知和測量值

接線檢查

帶有電流互感器操作脫扣單元的繼電器

所有三個電流發生器並聯。

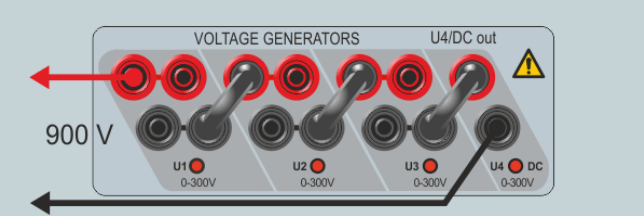

所有四個電壓發生器串聯。

SVERKER 900 繼電器和變電站測試係統麵板說明

所有輸出均不受電源電壓和頻率突然變化的影響，並經過調節，因此負載阻抗的變化不會影響輸出。

所有電流和電壓源/發電機都彼此電氣隔離並與地麵隔離。所有的輸出提供可變頻。

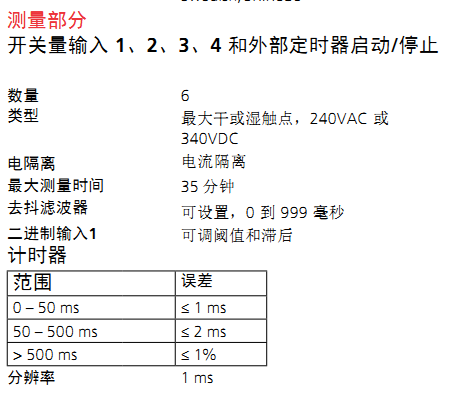

1、開關量輸入  1 – 4

開關量輸入是獨立可編程的門電路，允許簡單地選擇所需的電壓或觸點監控操作模式。 開關量輸入 1 具有可選的閾值電壓。

2、外部計時器

計時器具有獨立的啟動和停止輸入，可用於測量 SVERKER 啟動的外部周期和序列。 測量的時間出現在顯示屏上。 每個輸入都可以設置為響應觸點上電壓（交流或直流）的存在或不存在。

3、開關量輸出

二進製輸出用於模擬常開/常閉觸點，以測試斷路器故障方案或類似的電力係統操作。 此外，它還可以用於切換 AC/DC 電壓和電流。

4、A 和 V

電流和電壓由內置的電流表和電壓表測量。 還可以測量電阻、阻抗、相角、功率和功率因數。 讀數出現在顯示屏上。 這些儀表還可用於在外部電路中進行測量。

5、電流發生器

電流發生器可以單獨、並聯或串聯使用。電流發生器在測試期間不斷向負載提供最大順從電壓，並且量程變化是在負載下自動完成的。

6、電壓發生器

電壓發生器可以單獨、並聯或串聯使用。

7、USB

用於外接鍵盤、鼠標、保存測試數據和更新內部軟件。

8、電源接口

9、接地

10、開/關

11、以太網接口

對於授權的服務操作

12、觸摸屏

5.7寸液晶觸摸屏

13、控製旋鈕

用於設置電流、電壓等參數值。

人機界麵

前端 HMI 為用戶提供了一種非常簡單的方法來手動或半自動執行測試，從在開關設備中進行簡單的一次注入到更複雜的二次

繼電保護測試。 通過使用內置的計算機操作係統和觸摸屏簡化了操作。

在測試變電站中幾乎所有類型的繼電器或一次設備時，前置 HMI 無需計算機。 提供直觀的菜單屏幕和觸摸屏按鈕，可快速

輕鬆地選擇所需的測試功能。 前端 HMI 包括用於保存測試和測試結果的非易失性內置數據存儲。 通過使用 USB 端口，可以在 SVERKER 900 和 PC 之間傳輸測試文件/結果。 測試文件以 csv 格式保存，以便與 Excel 一起使用以創建報告。
