Fluke Networks 宣布測試 IntellitoneTM 音頻發生器模塊的流程

按照以下步驟確保福祿克MT-8200-60-KIT的發生器和探頭工作正常。

福祿克IntelliTone發生器，可以被設置發送模擬和音頻信息，探頭也可以設置接收模擬或者音頻信號。

如果你要測試數值信號，那邊你的發生器和探頭都要調到數字信號檔位。

球形旋鈕控製:

intellitone 200 PRO探頭球形開關旋鈕，有五個檔位。最左邊是OFF（關機）。然後依次是：

1、關機

2、數字定位（數字信號）

3、數字定位（數字信號，分離單個線對）

4、音頻定位（音頻信號）

5、接線圖（Cable Map）

備注：當設置為Cable MAP檔位

Note:  When set for Cable Map, the Probe will not pick up analog or digital tones,
and it is looking for input from its RJ45 port at its base.

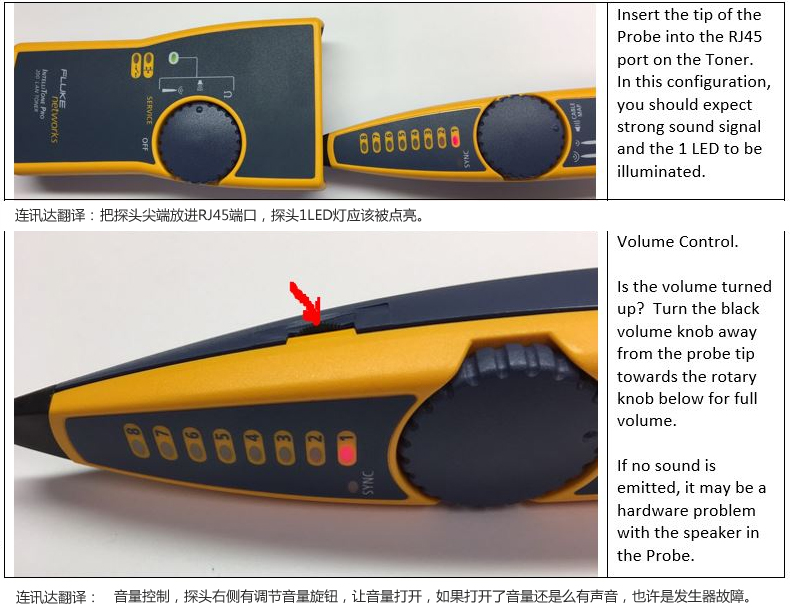

認證模擬音頻信號是否正常:

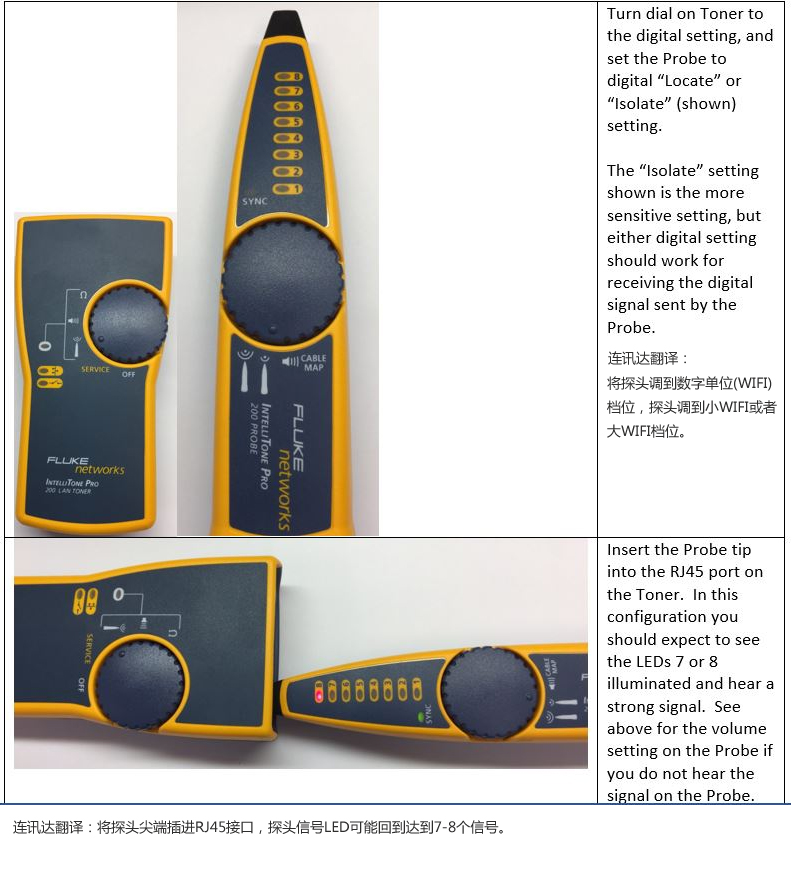

認證數字信號是否正常:
