為什麼福祿克DSX5000要使用那麼“昂貴”的跳線適配器DSX-PC5ES,DSX-PC6S ？

我們都知道福祿克DSX-5000的跳線適配器是非常昂貴的，同理福祿克DTX1800也是一樣的情況，為什麼會有這種情況呢?小小的連接頭需要這麼貴嗎？來我們以前來看看這篇文章。-來自《布線係統測試中遇到的三大疑問》

有些廠商推出了無適配器的綜合布線係統測試方案，原理是參照光纖綜合布線係統測試方法中設置參考值的做法。從理論上而言，的確有其獨到之處。

但如果我們從實際情況來考察的話，就會發現問題了。如果去看這些廠商的儀器說明書，他們會要求你使用好的跳線來進行參考值的設置。那麼什麼是好的跳線呢？是按照ANSI/TIA/EIA-568-B.2-1和 IEC61935-2 for Patch Cord Testing.標準測試過的呢，還是你自己認為是好的跳線呢？而他們的銷售人員又在現場演示，使用受過損壞的跳線並不影響最終綜合布線係統測試的有效性。真的如此嗎？

首先，什麼叫好的跳線？你去購買跳線，不管供應商是誰，生產商是誰，他們都會告訴你他們的跳線是好的，然而事實是ANSI/TIA/EIA-568-A-4 超五類跳線標準是經過無數次修改、現場認證後才正式定案的，因為跳線的性能偏差非常大，不同廠商，不同批次生產的跳線在電氣性能上都有很大的差別，隻有經過認證測試通過的跳線才能認為是“好”的跳線。而且無適配器綜合布線係統測試方案在做參考設置時，隻使用一根跳線，正式綜合布線係統測試時需要兩根跳線。那麼第二根跳線的性能對整個測試結果造成的影響，怎麼來認證，怎麼來保證呢？你會發現在現場演示的時候，廠商會針對第一根做過參考設置的跳線，而忽略第二根未被做參考設置的跳線。這根被隱形的跳線，就是一個漏洞。做儀器演示的時候，環境會比正式綜合布線係統測試的環境簡單，技術人員也喜歡用質量較好的鏈路，保證兩次綜合布線係統測試都是通過的結果。這樣被測試者，測試者和旁觀者都皆大歡喜。但現場的情況往往更複雜，許多鏈路並沒有很大的餘量來抵消不良跳線造成的影響。如果由於這根被隱形的跳線造成測試結果不通過，應該由誰來買單呢？

出了問題就會造成圖中的推諉拉扯問題。當然是我們都不希望的。

再簡單舉一個參數為例：特性阻抗。跳線允許的特性阻抗偏差在5%以內，而鏈路允許的特性阻抗偏差在15%以內。假設跳線的特性阻抗為95歐姆，鏈路的特性阻抗為115歐姆，兩者本身都在標準允許的偏差範圍內，但兩者互相之間的阻抗偏差為20歐姆了，偏差達到20%，這樣造成的信號反射，能使測試結果理想嗎？由於跳線與鏈路之間特性阻抗不匹配造成的綜合布線係統測試不通過，應該由誰來買單呢？

另外，如果使用特殊的適配器，那麼連接入鏈路的隻有一個RJ45連接，如果使用無適配器綜合布線係統測試方案，鏈路中就會多一個額外的RJ45連接。眾所周知，RJ45連接對於電纜的結構是起到破壞作用的，RJ45水晶頭的性能尤其不穩定，由於6類要求更加嚴格，市場上基本上買不到可以用於用戶自行製造跳線的水晶頭。如果使用無適配器測試方案，那麼在兩個水晶頭之間由於NEXT, RL,FEXT等幹擾信號反複疊加造成的影響，該如果對待呢？這可不是一個簡單的設置參考就能解決的問題。跳線水晶頭和儀器接口之間的耦合與正式要綜合布線係統測試的鏈路模塊之間的耦合，可以是完全不同的。這樣綜合布線係統測試，如果不通過，該由誰來買單呢？

聽上去又簡單又便宜的解決方案，在現實世界可就沒有看上去那麼美了。使用性能完全不能確定的跳線，對綜合布線係統測試現場的情況完全無法認證的測試方案，在現在業主對項目質量越來越關注的情況下，簡直猶如盲人瞎馬，夜臨深池，是非常危險的。

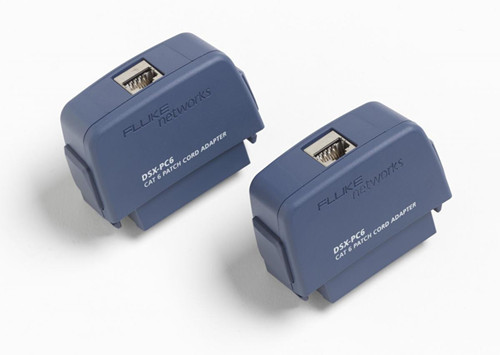

上圖為福祿克專業的跳線適配器，看著是沒什麼特別的，但是它使用的插座確實全球最好的，加上自己線路板的設計等等，無疑使它成為了最好的適配器。

使用福祿克DSX5000專用的跳線適配器適配器DSX-PC5ES，DSX-PC6S，首先它的綜合布線係統測試跳線是SSTP，特性阻抗為100歐姆±1歐姆，能在現場進行校準，在RL、NEXT、FEXT上保證其不會對測試結果造成不良影響，其次，它使用的測試模塊，內部沒有電纜，完全是集成電路連接，避免了RJ45水晶頭NEXT的影響，這樣測試出來的結果才是正確、公正、科學的。

所以為什麼它這麼昂貴也就存在著道理了。
