為什麼要測試銅纜的屏蔽完整性?
在cat 8電纜需要的頻率,AXT問題由非屏蔽電纜將變得非常嚴重,因此所有的cat 8電纜都是屏蔽的。對這個問題的研究還發現,如果兩端的屏蔽端端不正確,AXT的性能可能會下降10 dB以上,足以導致大多數安裝由合格變為不合格。Cat 8布線要求屏蔽正確地兩端連接連接器。
係統就是這樣設計的。但是有經驗的安裝人員都知道,有些東西是設計出來的,而現場的情況又是另一回事。這就是為什麼我們需要測試人員。現場測試儀可對屏蔽體進行檢測,確保屏蔽體兩端連接正確。
測試屏蔽完整性最簡單的方法是進行直流連續性測試。在電纜的近端施加電壓。如果能在遠端檢測到電壓,則認為連接是正確的。對電纜中的導體來說是這樣的,但屏蔽層就不一定了。因為屏蔽被連接到連接器的外部,並且連接器與機架麵板有物理接觸。機架麵板連接到機架上,機架連接到母線上,母線連接到地麵上,地麵連接到遠程母線上,以此類推,直到機架連接到遠程連接器。因此,直流測試信號可以從連接器開始,經過複雜的替代路徑,然後出現在另一端。(也有其他可能的路徑,如通過屏蔽相鄰電纜)。一般情況下,測試人員不知道信號經過的是哪條路徑,所以不管屏蔽層是否連接,測試人員都會誤以為屏蔽層連接良好,甚至電纜根本沒有屏蔽層。
因此,Cat 8測試標準規定“對於Level 2G測試儀,應沿布線通路測試屏蔽層連通性。”(TIA 1152A Clause 4.2.2)。這意味著具有2G兼容能力的測試儀必需能夠檢測屏蔽層是否從近端到遠端都連接完好,且不會被如上所述的替代通路所欺騙。

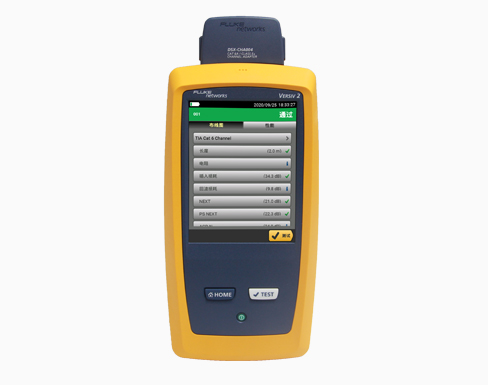

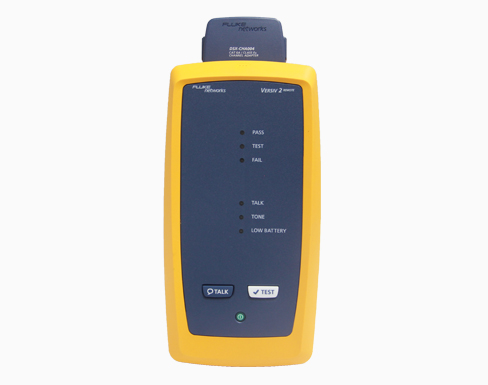

Fluke Networks DSX CableAnalyzer係列具備這種能力。這使得DSX-8000 CH 和 DSX-5000 CH 完全滿足TIA 1152A標準的這部分要求。
該功能不僅驗證屏蔽層是否連接正確,而且也有助於在連接不正確時診斷故障,能夠顯示屏蔽層連通性故障的位置(見圖片)。這樣可節省大量的故障診斷時間。
