智能建築中綜合布線技術的發展和挑戰

2019年11月7日，由四川省通信學會建築智能化專委會、千家智客主辦，中國建博會支持的2019年第20屆中國國際建築智能化峰會（以下簡稱：峰會）在成都環球中心洲際酒店成功舉辦。

本屆峰會成都站以“AIoT賦能建築、人與空間”為主題，邀請到以四川省通信學會建築智能化專委會謝力、成都市安防協會副理事長高級工程師龔慶鵬、西南建築設計院智能建築中心 總工程師熊澤祝等為代表的建築智能化行業大拿出席現場，更有眾多行業知名品牌大咖為大家帶來最新技術與產品應用案例。現場吸引了400名專業人士齊聚一堂，共同探討人工智能技術在城市、建築與家庭中的最新應用，全麵解讀人工智能與智能化產業鏈的最新發展趨勢。

峰會現場，福祿克網絡西南區域經理帶來《智能建築中綜合布線技術的發展和挑戰》的精彩演講，他表示，作為建築的基礎組成，綜合布線領域的新應用備受市場矚目。

由於IT領域的變化，布線係統麵臨著不少挑戰。例如，網絡根基不牢會造成數據丟失、網絡傳輸的閃斷，在智能建築中無法保證綜合布線的質量。因此，維持網絡傳輸穩定非常重要。

在演講中還介紹了福祿克網絡測試方案在整個供應鏈中的應用，該方案可以在規劃、設計、選型、施工等過程中進行自檢，維護網絡穩定，保證綜合布線的質量。

福祿克網絡展台

以下是的全部演講內容，千家網做了不改變原意的整理與編輯：

福祿克網絡： 大家下午好，我今天演講的主題是《智能建築中綜合布線技術的發展和挑戰》。

關於物理層測試內容的“時間簡史”

福祿克網絡測試的目的是為了提升工程質量。首先來看關於物理層測試內容，分為有線傳輸和無線傳輸，其中有線傳輸用的最多的是銅纜和光纖。當前推出了新的光纖OM5，支持多模光纖傳輸100G的帶寬。

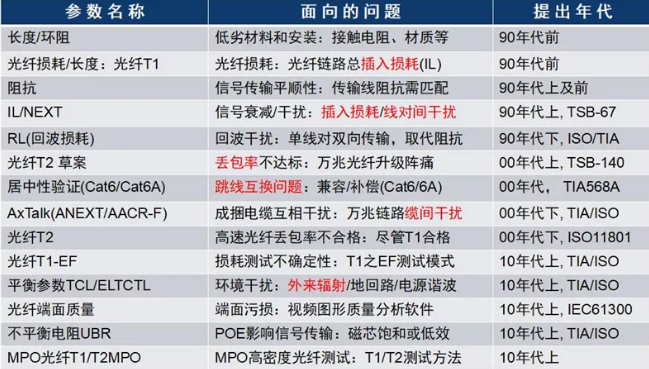

物理層測試內容演變

物聯網(IoT)將對網絡產生巨大影響。網絡需要做好準備，迎接衝擊。當前的帶寬處於400GbE的階段，下一步就是800GbE。這對於布線行業來說，意味著需要更多的光纖，同時銅纜也沒有消失，隨著8類線的推出，可以實現25GbE到40GbE的傳輸。此外還有更多的PoE應用，以後電腦都不需要帶220V的電源，插上網線就可以實現供電，相關的協議標準已經發布了。

布線標準：ISO/IEC 11801 第3版的主要變化

在項目的設計階段，或者是前期介入的時候，需要了解當前建築的布線規範要求：

● 辦公場所的最低要求是 E 級(6 類)電纜，但對於 1Gbps 以上的應用，應使用 EA 級(6A 類)電纜；● 數據中心布線和分布式樓宇服務設施的最低要求是 EA 級(6A 類)電纜；
●  推出了 I 級(8.1 類)和 II 級(8.2 類)電纜。2GHz、30m、2 連接器通道；
●  新安裝不再支持 OM1、OM2 和 OS1；
● SWDM應用增加了 OM5；（衰減降低3.5db/km->3db/km 850nm-880nm-910nm-930nm）
● OS1a 采用緊緩衝低水峰電纜；（OS1a衰減1db/km- OS2 0.4db/km）
● 現在規定數據中心內設備插座采用 12 芯和 24 芯 MPO；
● 長度測量以及損耗測量為標準規定項目；

ANSI/TIA-568.2-D 發布

● 取代舊 ANSI/TIA-568-C.2

● 全部更新，以反映現在和未來平衡雙絞線銅纜的使用：

1、更改跳線測試編號

2、增加模塊式插頭端接鏈路，給出 3 個鏈路模型

3、通道、永久鏈路和 MPTL。

4、認可 28AWG 跳線-（22/26AWG,直徑更小需要控製環路電阻，長度限製在15m）

優點（改善空氣流通和電纜管理）>缺點（通道長度縮短到92m）

5、8 類布線成為主流

6、添加使用 PoE 時對 TSB-184A 的參考。

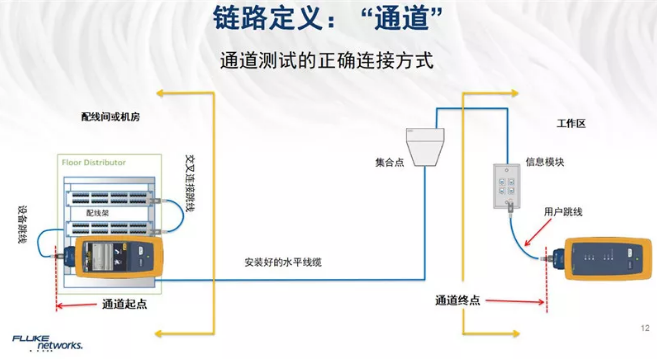

鏈路的定義

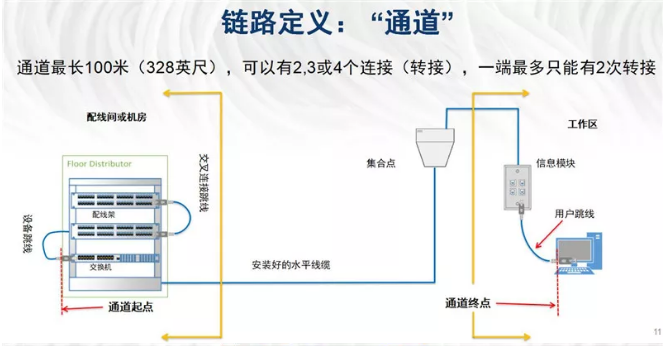

鏈路就是通道：通道最長100米（328英尺），可以有2,3或4個連接（轉接），一端最多隻能有2次轉接。

通道

永久鏈路是指布在產品裏10年到20年不碰它的鏈路，就是從配線架的模塊端到PC集合點的模塊點，它跟通道的主要區別是首尾兩端的模塊是否引出了跳線。永久鏈路最長90米（295英尺），可以有2或3個連接（轉接）；測試儀表必須消除測試跳線對鏈路的影響。

MPTL是最新興起的鏈路模式，遠端通常使用RJ45插頭進行硬連接，用於CCTV和PoE無線接入點。

以太網供電PoE的變化

IEEE在2018年的西雅圖的會議上已經正式批準IEEE 802.3bt – 4 對線以太網供電(PoE++)，其中規定Type 1 和 Type 2 PSE 設備遵循 802.3af/at 標準；增加 Type 3 和 Type 4 PSE 設備，高達 90W，支持 2.5G、5G & 10G 網絡速度；增加警告，請勿使用低於 26AWG 的 PoE 電纜，布線標委會正在加緊對28AWG線纜製定解決方案，期待日後可以應用 28AWG。

為什麼智能建築布線這麼關注PoE線路的功能？

首先是部署更靈活快捷；

其次是節省成本，比如無需使用交流電源插座，無線接入點無需交流插座、CCTV 攝像頭無需交流插座；比如在智能照明係統中，僅在需要時使用數據線供電，無需昂貴的交流供電熒光燈組，既能實現控製，也可以傳輸能量；在門禁係統以及其他的應用如高清顯示器，隨著5G的發展，將來在建築裏會有越來越的蜂窩網站，可以實現網絡線既傳能量又傳信號。

PoE非常關鍵，鏈路是否支持PoE，也要進行測試，每對線都必須滿足電阻不平衡要求，<3％；另外，還需要線對間的電阻不平衡<7.5％。影響PoE的主要因素有環路電阻、P2P 電阻不平衡、線對內電阻不平衡等，線對電阻會引發線纜過熱、功率損耗、以及數據丟失等問題。

IT領域的變化帶給布線係統的挑戰

當前我們在討論大數據、物聯網、雲計算等新興的信息技術的時候，最關鍵要考慮網絡的底層，即物理層，也就是布線係統。布線是信息在數據中心，樓宇，園區，放大到國家之間傳輸的必經之路。

為了滿足人們對速率的追求，不斷在提升新的物理層標準：

● 10GBase-T 要求Cat6 (短距) 或者Cat 6A 銅纜或者OM3/OM4 光纖

● 25GB 和50GB 可以在Cat8的銅纜上運行（通道最長30米, 永久鏈路最長24米，兩邊的跳線各3米）

● 100GB 可以在WBMMF, OM5光纖上運行，使用4個波長

● NGBase-T 事實上是增強的IEEE802.3bz標準, 可以在現有布線係統上獲得更高的傳輸速率。（在Cat 5e上傳輸2.5GB，在Cat 6上傳輸5GB）

若想在布線上傳輸更多信息，讓布線係統正確運行就變得更加重要。如何讓布線係統正確運行？這需要從綜合布線係統工程的規劃設計、選型采購、安裝施工、檢測驗收、管理維護等五個流程環節入手。福祿克網絡測試方案應用於整個供應鏈之中，該方案可以在規劃、設計、選型、施工等過程中進行自檢，提供覆蓋項目全生命周期的服務，維護網絡穩定，保證綜合布線的質量。
