福祿克1508絕緣電阻測試儀在新能源汽車電池包絕緣檢測的應用

傳統能源造成的汙染（尾氣顆粒物和溫室氣體等）是當下生態環境的重要課題，隨著“綠水青山、藍天淨土”觀念自上而下的深入人心，環保越來越引起大家的共識，環境安全關乎每個人。因此新能源汽車行業發展如火如荼，隨著新能源汽車續航裏程不斷提升，更多消費者也開始接受新能源汽車。

行業：某品牌汽車4S售後維修部

應用：電池模組絕緣檢測

背景：客戶在對新能源電動汽車快充時儀表顯示故障，無法上電。

福祿克問題解決方案：

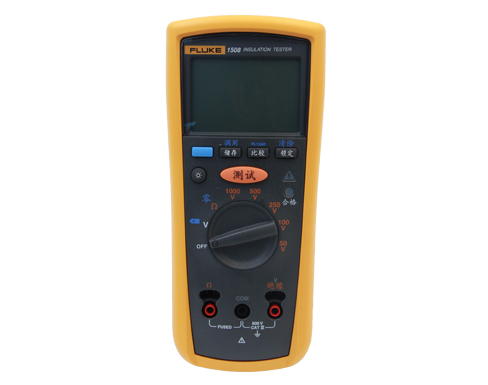

福祿克1508絕緣電阻測試儀

產品特性：

● 通過/失敗 (比較) 功能，使重複性測試簡單、方便

● 保存/調用功能，有19個存儲單元，節約時間和人力

● 遠程測試探頭，使重複性測試或難以觸及到的被測點的測試更加方便

● 電路檢測功能，如果檢測到大於30 V的電壓，則禁止進行測試，提高對人員的保護能力

● 容性電壓自動放電功能，提高了對人員的保護能力

● 200 mA通斷性測量

● 可測量絕緣電阻範圍0.01 Ω至10GΩ

● CAT IV 600V測量安全等級，提高了對人員的保護能力

● 自動關閉功能，節約電池電量

電氣絕緣失效的危害

與傳統燃油車相比，電動汽車的電子電氣係統使用更加普遍。電動汽車動力係統使用的是高壓係統（純電動車輛，蓄電池電壓一般在300V以上，以特斯拉Model S舉例，它的蓄電池電壓為400V 100kwh）。因此電氣絕緣是電動汽車高壓安全的重要關注對象。GB-T18384-2015 電動汽車安全要求中規定，絕緣電阻最低要求：直流100Ω/V，交流500Ω/V。而人體安全電流為（DC 10mA，AC 2mA）。

電氣係統如果出現絕緣失效，往往是一個累進的過程。係統中隻有一個點的絕緣出現故障，短時間內對係統不會產生明顯影響，當出現多點絕緣失效，則漏電流會在兩點之間流轉，在附近材料上積累熱量，遇到特殊情況，可能會引發火災。漏電流輕則影響電器的正常工作，嚴重情況下可能發生人員觸電。此外，汽車的電氣都在底盤等乘車人員一般無法觸及的地方，最可能遇到觸電危險的，可能是生產和維修人員。

電氣係統絕緣失效的常見原因，除了設計和製造問題以外，一般包括：熱老化，光老化，低溫環境下的材料脆裂，固定不當引起的摩擦損傷等。
