福祿克FLUKE 1625-2KIT接地電測測試——大樓接地係統
文章出處:摘自網絡
人氣:-發表時間:2021-12-09 14:50:00
一般大樓接地結構構成是:接地網引出接地極,接地極連接到接地彙流排,各設備接地連接到接地彙流排上。
設備的接地電阻應包括:接地網電阻,設備接地點到地網接地極之間彙流排的電阻和個接地之間接觸電阻。因此測量設備的接地電阻要求對三部分都測量,下麵就對著三部分測試方案進行說明:
NO.1
地網接地電阻測量
該接地電阻測量點要選擇地網任何一個接地引上極或地網接地電阻測量點進行測量,測量方法采用三極或四極測量方法,如無法布置輔助地極,則可以想辦法采用無輔助地級測量方法,下麵是三/四極測量方法實際圖:
測試原理圖:

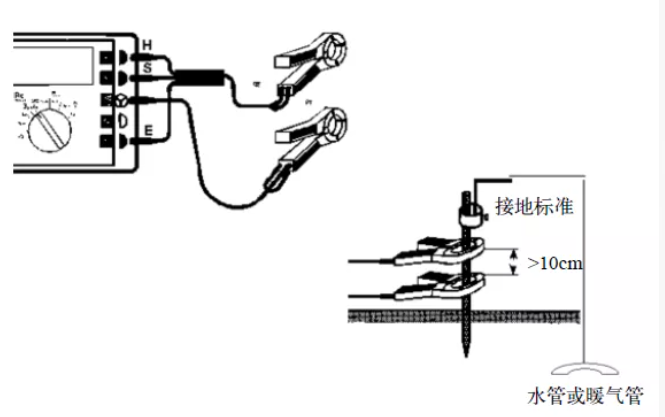

測量時要注意的是:布置輔助地極要注意地勢差的影響,同時要注意輔助地級下麵是否有其他金屬或者輔助地級離開地網。如無法布置輔助地級,則采用無輔助地極方法:
NO.2
過度電阻即設備接地點到地網接地極之間彙流排的電阻測量,采用儀器的交流電族或直流電阻測量功能進行測試,需要注意的是測量磁電阻,測量電流需要大於100mA。實際測量圖如下:
NO.3
接觸電阻即各地極之間接觸電阻測量,測量方法與以上相同,因此往往將一同被進行計算。
三項結束之後,把測量值加在一起,就是最後測量結果。

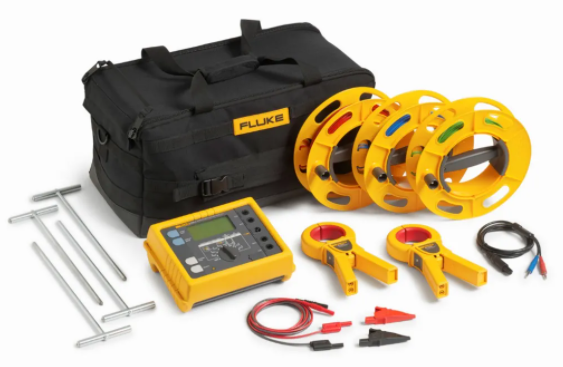

測試產品 Fluke 1625-2KIT 接地電阻測試儀
● 三極和四極電位降接地電阻回路測試
● 四極土壤電阻率測試
● 使用 1 個鉗口進行的選擇性接地棒測試
● 使用 2 個鉗口進行的無樁接地棒測試
● IP56 防護等級滿足戶外使用
● 攜帶軟包
● USB 數據存儲和傳輸
