福祿克279FC在研發測試和快速巡檢的應用
![](http://www.tagfastenersb.com/UploadFiles/Others/Fluke279FC-2.jpg)
行業:商用電磁爐製造業
應用:功率計電流驗證、電機和配電櫃巡檢
背景:企業現場存在眾多的電氣設備,近年來各級督導部門強化“安全生產”的規定更加嚴格和具體,“安全生產”的前提是預防為主,而“安全生產”更包括人員安全。隨著企業安全意識的提升和對員工安全的重視,企業在研發測試、巡檢工作的設備選擇上,更傾向於快速、安全、便捷的儀表。
電磁爐製造商在測試研發階段測試產品功率時,需要驗證功率計上的三相電流值,因為設備接入的三相電,電壓值在380V左右,待測電流值為20A左右。傳統測電流需要專用大電流表,接線繁瑣,而常規萬用表能夠測的最大電流為10A(長時間測量,短時間測量可達到20A)。此外,測電流需要將設備串聯進待測電路,在功率相對較大的場合,對檢測人員來說,有一定的安全風險。
福祿克279FC現場應用一
2500A柔性電流鉗在研發測試環節檢測電流是否異常
![圖片](/UploadFiles/Product/2021-07-06/20210706163235562.png)
現場操作流程:
啟動設備,帶載運行;
功率計顯示測量值(圖片左側麵板);
將福祿克279FC柔性電流鉗插入萬用表對應插孔;
打開柔性電流鉗鎖扣,將待測C相帶電導體套在內部後,旋緊鎖扣;
開機後,將福祿克279FC檔位旋至iFlex A,顯示測量值為21.2A,與功率計數值C相測量值21.67A,在測量偏差內表明當前功率計讀數正常。
此外,企業現場存在眾多的電機,電機故障直觀表現是溫度異常,造成溫度異常的原因主要有:
電機的不正常振動或噪音;
軸承無法正常運轉,如軸承磨損、缺油,造成無法正常工作;
源電壓偏高,勵磁電流增大;
組短路,匝間短路,相間短路和繞組斷路;
物料泄露進入電機內部,使電機的絕緣降低;
電機缺相運行(大約50%的電機燒毀是由此造成);
非機械電氣故障引起(現場溫度高、電機風扇壞掉、丟轉或風帽被堵,散熱片汙垢多)
——摘自網絡
由此,我們可以看出,溫度參數在一定程度上表征電機運行狀況是否良好,一般來說,電機價格都比較昂貴,如果能在日常巡檢中關注電機溫度,可以對電機進行預測性維護,及時發現問題,防患於未然,降低企業成本。
福祿克279FC現場應用二
紅外熱像功能快速檢測電機
![](/UploadFiles/Product/2021-07-06/20210706163304983.png)
打開福祿克279FC紅外攝像頭後蓋;
將檔位旋鈕旋轉至IR CAMERA;
將紅外攝像頭對準正在運行的電機,即可獲得當前電機溫度的熱像圖,發熱部位一目了然,電機平均溫度讀數為31.6℃,溫度讀數為設備正常的運行溫度。
隨著傳統夏季高溫季節的來臨,生產企業更需關注用電情況,及時關注配電櫃工作參數是整體把握用電情況的有效措施,而觀察配電櫃的溫度可以做為了解當前設備運行情況的方法之一。配電箱、配電櫃的低壓電器使用有相關規定,而配電房溫濕度根據設備不同,低壓開關櫃溫度15度,濕度75%以下;高壓開關櫃溫度25 度,濕度50%以下。配電房低壓開關櫃采用GB7251.1-2005,配電房為10KV的高壓開關櫃采用GB3906-2006。
在盛夏高溫季節的時候,配電櫃的箱體內的溫度將會提升到很高,如果這時的溫度大大超過了配電櫃規定的環境溫度,因而會造成配電櫃箱內電器元件過熱,發生故障,進而影響企業生產進度和效率,造成不必要的停產損失。
福祿克279FC現場應用三

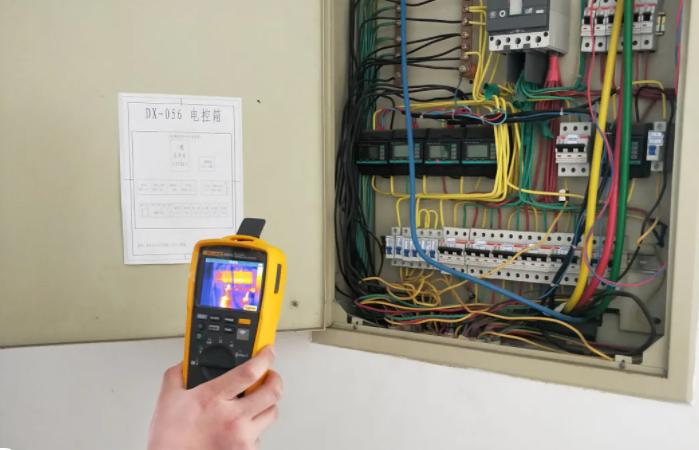

紅外熱像功能快速測量配電櫃溫度
福祿克279FC現場測試優勢:
直觀觀察配電箱各部位的溫度表現

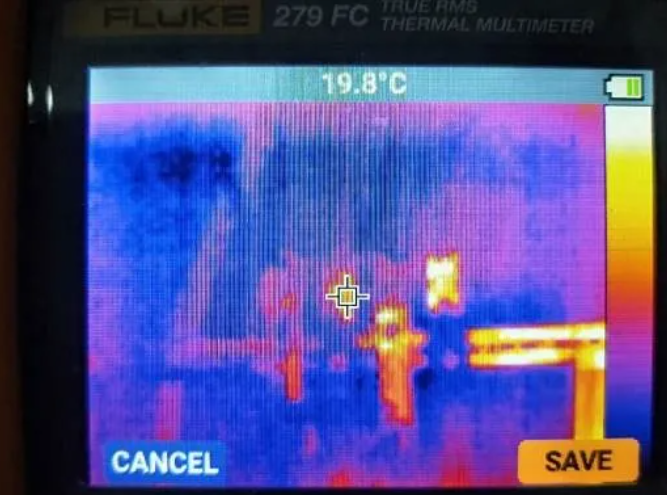

如:能夠了解各線路用電是否存在異常情況,插座總配(圖一、圖二)平均溫度為19.8℃,溫度正常;辦公室總配(圖三、圖四)平均溫度為55.6℃,但從熱圖可以觀察到,有斷路器發熱明顯,需要進一步判斷發熱原因;
幫助現場維護工程師對異常情況進行測試;
如:使用福祿克279FC萬用表功能,對此發熱異常點關聯的線路,進行電壓、電流、電阻測試,最終發現問題為該斷路器負載偏高,需要重新分配負載。
福祿克279FC產品亮點:
全功能萬用表,多種實用測量功能:低通濾波器交流電壓、直流電壓、電阻、通斷 性、電容、二極管測試、最小值/最大值/平均值、交流電流(使用 iFlex)、頻率;
熱成像可揭示電氣問題,快速又安全,測試和檢驗不再費時;
iFlex 可擴展測量功能,進入狹窄、難以到達的空間測量電流(交流高達2500 A);
與智能手機無線傳輸,保存測量結果和圖像,智能手機最遠 6.1米/20英尺(無障礙物)
現場研發工程師對福祿克279FC的評價:
解決了大電流測量操作麻煩的問題,電流鉗操作簡便,和萬用表搭配使用,能夠很好解決日常研發測試問題。
現場維護工程師對福祿克279FC的評價:
紅外熱像功能,讓現場的故障排查工作輕鬆、高效,對著設備照一下,問題在哪兒,一目了然。
案例總結:
隨著檢測設備集成化、智能化發展趨勢,將常用功能集於一款儀表上,能夠簡化企業研發和維護工程師的測試操作步驟,一方麵可以規避測試風險,另一方麵可以提高工作效率。以該商用電磁爐生產製造廠為例,現場維護工程師,在月度巡檢時,需要兩天時間才能完成巡檢要求的設備檢測,改用福祿克279FC後,隻需要半天時間就可以完成巡檢工作,而且不用帶其餘輔助工作測量;iFlex柔性電流鉗可以將電流測量流程拓展至2500A,操作簡便、安全,滿足全廠電流測試需要;紅外熱像功能,可以直觀幫助現場維護工程師對設備運行情況做出判斷,實現一表多用,滿足多場景測試需要,提高生產效率和故障排查效率。
