福祿克DSX-5000，DTX-1800測試儀中“AC 接線圖”的作用

??Fluke AC 接線圖適用於DSX-5000，DTX-1500，DTX-1800測試儀，福祿克 DTX係列儀器（DTX-1800，DT-1500，DTX-1200，DTX-LT）以及最新的DSX-5000 CableAnalyzer分析儀都具備AC接線圖測試。

??AC??接線圖可以讓福祿克DSX-5000用戶得到以下服務：

??1、確保布線支持POE服務的部署。??

????2、通過使用TIA標準測試，即使布線中存在跨界供電設備。??

??3、快速使用單用工具解決POE服務。????

??????

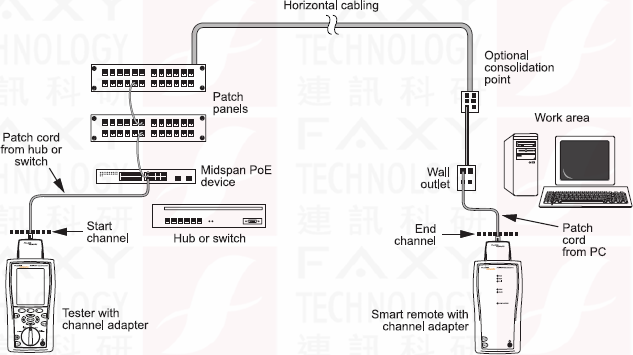

福祿克網絡公司日前宣布為其行業領先的DTX-1800，DTX-1500乐鱼开奖app 和DSX-5000增加新的DTX AC接線圖測試功能。現在，DTX-1800，DSX-5000網絡分析儀能夠按照TIA/EIA標準認證采用中間跨接法（Mid-Span）PoE控製器的雙絞線電纜鏈路。DTX AC接線圖測試每條鏈路上的布線，確保在部署VoIP電話、無線接入點（AP）、安全監控攝像頭和其它PoE裝置之前確認它們能夠與中間跨接的電源協同工作，並識別部署之後可能出現的故障。福祿克網絡分析儀增加DTX AC接線圖測試功能。

“這一功能解決了PoE用戶的疑難測試問題。”ADC結構化布線係統的資深產品經理JohnSchmidt說：“能夠適當地測試PoEMid-Span係統的能力對於認證現代化的以太網來說是至關重要的。”

由於電源會阻止接線圖測試信號流向以太網交換機或集線器的方向，因此普通的接線圖測試工具在測試中間跨接的電源時會失敗。正像其名字所示的一樣，AC接線圖測試工具采用了交流及創新性的分析方法，不受中間跨接電源的影響，可進行準確的接線圖測試。

美國泛達（PANDUIT）公司的產品經理MichaelK.Pula說：“我們相信這一新功能將會使當前及未來的PoE裝置的測試更加簡單，使用單台設備即可完成，可以方便地測試PoEMidspan裝置並將其集成到結構化布線係統中。”

DTXAC接線圖測試功能還可用於故障診斷：確定故障點的距離、可能的故障原因及相應的補救措施，等等。這一方法節省了時間，並使得各種技術水平的技術人員均可理解並修複故障。VoIP及其它采用Mid-SpanPoE的裝置的需求增長，PoE的應用每年增長20%～30%。VoIP電話、無線接入點（AP）和其它PoE裝置的快速增長使得帶電源網絡成為了業務的關鍵。特別是現有基礎設施（例如昂貴的交換機和路由器）能夠與新的中間跨接電源配合工作時。目前對於PoE網絡測試的需求是非常旺盛的。

??

??新標準DTX-1800和DTX-1500已經DTX-1200是V2.77的版本（如果沒有更新，可以聯係乐鱼棋牌mac更新 幫忙更新處理）叫這個為AC 接線圖。此功能使用創新的算法和技術，以克服中跨設備引入的障礙。在AC接線圖測試結果提供的證據表明電纜設備是否已經準備好供電服務。LinkWare PC軟件保持所以AC接線圖測試的全麵報告。?
