網線CAT5五類、CAT5E超五類、CAT6六類、CAT6A超六類、CAT7七類、CAT7A超七類、CAT8八類的區別?如何對這些網線進行鑒別和測試?
網線分CAT5五類、CAT5E超五類、CAT6六類、CAT6A超六類、CAT7七類、CAT7A超七類、CAT8八類,數字越大,代表版本越新、技術越先進、寬帶越高。目前隨著網絡技術的日益發展和物聯網產業的崛起,近幾年CAT8八類網線熱度逐漸興起,CAT8 八類網線支持40Gb/s的傳輸,是目前網絡線能達到的極限傳輸速度10GB/S的4倍。網線在網絡傳輸過程中起到一個承接載體的角色,網線的優劣會直接影響網速卡頓、頁麵出錯等不良狀況,那麼CAT8 八類網線的現狀如何,在如今的應用中CAT8八類網線又有怎樣的發展趨勢?接下來,小編將為您一一梳理。
CAT8 八類網線標準中獲得批準:
圖1:CAT8八類網線TIA-568.2-D-2018標準
對於不同版本的CAT8 八類網線,它們處於不同的批準階段。美國版本的 CAT8 八類網線 已於 2016 年在 ANSI/TIA-568-C.2-1 標準中獲得了批準,目前美國最新版本CA8八類網線於2018年底在 TIA-568.2-D-2018標準中獲得批準。
CAT8八類布線標準和測試標準:
布線測試是在一套單獨的標準中定義的。TIA 1152-A 標準於 2016 年秋季獲得批準,其中規定了基於 ANSI / TIA CAT8性能等級的結構化布線認證所需的參數和準確性。
相應的 IEC 61935-1 第 5 版標準將於 2017 年秋季批準。它規定了基於 ISO / IEC 性能等級至 Class II 級的結構化布線認證所需的參數和準確性。它還區分了 Class I 和 Class II 在測試 2000MHz 頻率時的精度極限值。
兩種標準定義了如何測試從 CAT5E 到 CAT8.2元器件構成的布線,以及哪些精度需要達到 2GHz 頻率範圍。
目前可支持CAT8 八類網線的連接器模塊:
具有 RJ45 接口的CAT8 八類網線(ANSI / TIA)/ 8.1(ISO / IEC)連接器模塊和具有“非 RJ45”接口(例如 TERA,ARJ45,GG45 和 MMCPRO)的 CAT 8.2(僅 ISO / IEC)連接器模塊可用於構建高達 2000MHz 帶寬的結構化布線。支持 25 / 40GBASE-T(IEEE 802.3bq)應用。
支持CAT8 八類網線測試的主流測試儀
目前市場上支持CAT8 八類網線測試的主流測試儀有FLUKE DSX-8000、JDSU Certifier40G、WireXpert4500
CAT8 八類網線的應用
1)布線
由於CAT8 八類網線 / I 類和 II 類信道的長度限製為 30m,它主要應用於數據中心,而不需要傳統的 100m 完整布線。
骨幹布線和接入點布線也可能成為常規企業大樓中的應用。許多大樓的骨幹小於 30米,室內的許多接入點不需要很長的電纜。可以預見,接入點的速度將來會超過 10Gbit/s,因此需要比 CAT6A 更好的布線。
對於家庭而言,某些應用也可能是高速結構化布線的催化劑。家庭中布線的典型長度與數據中心的範圍大致相同,因此CAT8 八類網線可能也成為家庭麵向未來的布線選擇。特別是在可持續方麵,家庭布線是長時間或者永久的,預埋敷設CAT8八類線是一種非常好的選擇。
2)以太網速度
最常用的應用是 40GBase-T。IEEE 有一個相對較新的舉動,25GBase-T 以太網速度。事實證明,25GBase-T 實際上會比 40GBase-T 找到更多的支持者。一方麵成本是因為25GBase-T 的收發器比 40Gbase-T 的生產成本低。另一方麵是因為速度聚合,在數據中心,下一個更高的速度是 100Gbit / s 以太網,通常在光纖布線上。將 4 x 25Gbit / s 聚合成一個 100Gbit / s 線路比將 40Gbit / s 線路聚合成 100Gbit / s線路更容易。
3)CAT8八類網線的製造難度
40 Gbit / s 嚴格要求了CAT8 八類網線布線性能要高達 2000MHz 。國內廠家由於早些年推行“光進銅退”,技術存在嚴重斷代,多為生產超五類、六類、超六類中低端網線產品為主,限製於網線開發技術,大部分廠家在CAT8八類網線試製中傳輸性能在2000Hz頻率點出現尖峰,導致傳輸性能不合格。目前國內真正能生產CAT8八類線網線且擁有成熟量產能力的廠家屈指可數。
依據IEC61156-9和ANSI/TIA-568C.2兩個標準(傳輸頻率為2GHz)進行8類通信網線產品的研製,合理設計8類數字通信電纜的結構,編製準確的製造工藝來滿足衰減、阻抗、串音、回波損耗等關鍵性能參數,由於8類通信電纜的生產控製環節較多,各結構參數間又相互製約,並最終影響電纜的高頻傳輸特性,嘉興海棠電子在研發過程中通過反複試驗、比較、分析後調整相關工藝參數,從而保證了8類數字通信電纜的成功研發。
CAT8八類FLUKE測試PASS通過
目前,CAT8八類數據電纜已開始得到各大運營商和製造商的高度關注,它為網絡建設提供了高性價比的傳輸媒介,隨著網絡信息時代的快速更迭,有著良好的市場前景。
CAT8 八類網線能滿足大眾傳輸高效且信號穩定的需求,隨著大眾群體對傳輸性能要求的越來越高,八類網線會逐漸成為短距離傳輸的主要設備。網絡的應用正在快速演變與進化,每一個網絡的升級規劃時間都會因技術需求、預算、規模以及業務優先級而不同。嘉興海棠電子很樂意,以後繼續分享 CAT8 八類網線相關專業知識的研究。
若您身處於網絡通信行業,相信您應該了解一些以太網線纜,比如說超五類網線、六類網線和七類網線等等。但是您知道Cat8 八類網線 是什麼嗎?它與五類網線、六類/超六類網線及七類/超七類網線有著怎麼樣的區別呢?下麵就由FS帶您認識新一代網絡跳線——Cat8 八類網線吧。
Cat8 八類網線是什麼?
Cat8 八類網線是最新一代雙屏蔽(SFTP)的網絡跳線,它擁有兩個導線對,可支持2000MHz的帶寬,且傳輸速率高達40Gb/s,但它最大傳輸距離僅有30m,故一般用於短距離數據中心的服務器、交換機、配線架以及其他設備的連接。
Cat8 八類網線的標準
Cat8 八類網線的相關標準由美國通信工業協會(TIA )TR-43委員會於2016年正式發布,具體如下:
1.符合IEEE 802.3bq 25G / 40GBASE-T標準,規定了Cat8 八類網線的最小傳輸速率,可支持25 Gbps和40 Gbps的網絡布線。
2.符合ANSI / TIA-568-C.2-1標準,規定了Cat8 八類網線的通道和永久鏈路,並包含電阻不平衡、TCL和ELTCTL的限製。
3.符合ANSI / TIA-1152-A標準,規定了Cat8 八類網線現場測試儀測量和精度要求。
4.符合ISO / IEC-11801標準,規定了I/II 類Cat8 八類網線的通道和永久鏈路。
Cat8 八類網線的類別
在ISO / IEC-11801標準裏,根據通道級別將Cat8 八類網線分為了I 類和II類,其中I類Cat8 八類網線屏蔽類型為U/FTP和F/UTP,能向後兼容Cat5e、Cat6、Cat6a的RJ45連接器接口;II類Cat8 八類網線屏蔽類型為F/FTP 或 S/FTP,可向後兼容TERA或GG45連接器接口。
Cat8 八類網線與超五類網線、六類網線、超六類網線及七類/超七類網線的區別

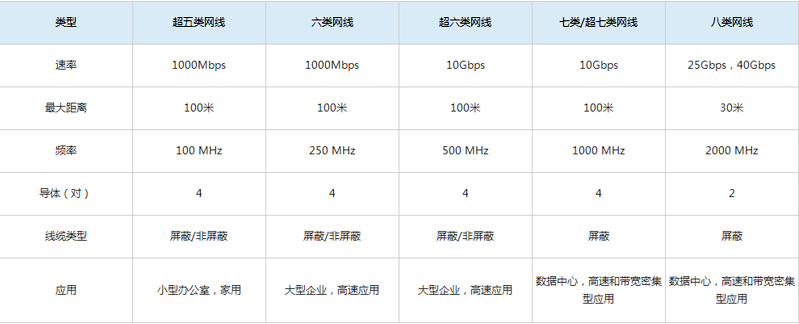

目前市麵上常見的網線有超五類網線、六類網線、超六類網線、七類網線及超七類網線這五種類型,那麼Cat8 八類網線與這些網線之間存在著怎樣的區別呢?下麵就是以上網線的參數表:
由上表可以看出,Cat8 八類網線和七/超七類網線一樣,都屬於屏蔽型雙絞線,能應用於數據中心、高速和帶寬密集的地方,雖然Cat8 八類網線的傳輸距離不如七類/超七類網線的遠,但是它的速率和頻率卻是遠超於七類/超七類網線。Cat8 八類網線和超五類網線、六類/超六類網線之間的區別較大,主要體現在速率、頻率、傳輸距離以及應用等方麵。

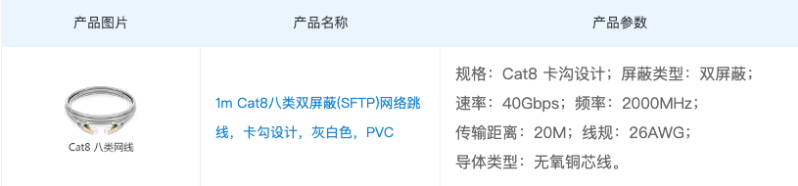

Cat8 八類網線的解決方案
50μm鍍金RJ-45插頭的Cat8 八類網線,在高密度環境中更容易插拔,適用於交換機、服務器、麵板等設備。值得一提的是FSCat8 八類網線采用了雙屏蔽純銅設計,能有效抵消雙絞線之間的信號串擾,確保信號傳輸的穩定性。
超五類網線/六類網線/超六類網線/七類網線的產品推薦
總結
雖然目前Cat8 八類網線的應用並不廣泛,但隨著網絡布線對傳輸性能的要求越來越高,相信日後Cat8 八類網線會逐漸成為數據中心綜合布線係統的主流產品。FLUKE DSX2-8000支持現場對於8類網線的測試要求。
