福祿克MPO預端接光纖光纜測試解決方案

1.1 MPO光纖介紹

MPO（ Multifiber Push-On connector），即多光纖插拔式連接器。由於存儲網增長, 虛擬化應用、新的結構方式等市場因素驅動，使得MPO 在數據中心出現了強勢增長。40Gbps應用+多模平行光纖逐漸成為MPO市場的主流。

1.2 MPO 常用測試標準

MPO 主要用於40G/100G 應用，常見的標準見下圖：

1.3 傳統測試方法

使用傳統的工具，對MPO 進行測試，大致情況是這樣的：先設置參考值，然後借助扇形跳線分別測試12 次。

傳統測試方法的不足：
1、 測試煩瑣、效率低，容易出錯
2、 需要借助扇形跳線

1.4 MPO 痛點

MPO 適應當前以及未來高速應用的需求，同時大大節約了空間，提高了施工效率，另一方麵也給我們帶來了新的問題，尤其是如何測試MPO。以下是來自於客戶的聲音：

1. “我們需要有效的方法來測試MPOs. 我們投資於工廠預端接光纜是為了減少安裝人工費用，但測試卻成了一個瓶頸.” Network Engineer from Dell Computers
2. “用單個光功率計和光源來測試MTP 電纜是意見非常痛苦的事情.”，Supervisor from ComNet
3. “ 我們非常難於提供質量擔保的時限， 因為許多MPO 鏈路都沒有測試. ”Product Manager from a major cable manufacturer
4. “當我測試MTP 電纜及其簡介的時，如果測試失敗我也不知道是什麼問題. 我需要能夠分別測試MTP 電纜和分線盒才能分清故障位置.”Foreman from KST。

2 MPO 測試解決方案

2.1 專用MPO 儀表

福祿克MultiFiber Pro 測試儀是首款支持單模和多模 MPO 光纖認證的 MPO 光纖測試儀
●  利用“掃描全部”功能自動掃描和測試 MPO 連接器中的所有光纖
●  支持多模和單模 MPO 光纖幹線
●  在測試光纖幹線時無需使用扇形跳線
●  以很小的界麵顯示易懂的結果
●  用戶界麵上顯示所有12 光纖
●  自動 8、10 和 12 光纖測量
●  快速診斷 MPO 光纖鏈接並分析單根光纖的測試結果

2.2 損耗測試方法
有了專用的MPO 測試儀表，其測試方法和傳統單根光纖的情況類似。以兩端為B 型公頭的骨幹MPO 永久鏈路的測試為例，具體方法如下：

1、 設置基準

按如下圖連接MPO 儀表，進行基準設置：

其中：
參數跳線1 為：公到母B 型MPO 參考跳線
參數跳線2 為：公到公B 型MPO 參考跳線

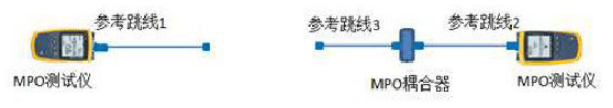

設置基準後，增加參考跳線3，如下圖：

其中：
參考跳線3 為：母到母B 型MPO 參考跳線
注：如果被測鏈路兩端為其它類型的接口，參考跳線需要作相應的調整。

2、 測試MPO

3、 保存測試結果

很明顯，使用專用的MPO 儀表，MPO 的測試變得簡單、快捷，無需扇形跳線，使用方便。

3 方案配置

以被測鏈路兩端B 型、公頭為例，所需儀表及附件清單如下：
1. MFTK1200，MultiFiber Pro 儀表一套 (含MPO 多模光源和MPO 光功率計，標配MPO 母頭接口)
2. FI-7000，光纖端麵清潔度檢測工具包（帶MPO 接口探頭和MPO 清潔工具）
3. TRC-MPO-PP-B，公對公MPO 參考跳線1 條
4. TRC-MPO-PU-B，公對母MPO 參考跳線1 條
5. TRC-MPO-UU-B，母對母MPO 參考跳線2 條（1 條備用）
6. ADP-MPO-B ，MPO 耦合器2 個（1 個備用）
注: 如果被測鏈路為其它接口類型，需要換成相應的參考跳線。

當然如果客戶不嫌麻煩，要將MPO轉換為普通光纖測試，則可通過MPO光纖盒或者扇形跳線，轉換成LC跳線口，使用福祿克FLUKE CertFiber Pro光纖損耗測試儀進行長度和損耗的測試。

另外，福祿克還有如下工具，FI-3000 MPO顯微鏡和MPO清潔工具，可幫忙您快速解決測試中問題。

FI-3000 FiberInspector Ultra光纖檢測顯微儀主要用於MPO光纖端麵清潔度的查看及判斷，多攝像機設計可提供快速實時視圖，使用簡單的觸摸屏手勢即可實時從整個幹線移動到各個端麵，可更換式端頭支持一或兩排 8、12、16 或單個 UPC 或 APC 連接器。

Quick Clean MPO 光纖清潔器專業的MPO連接器清潔工具，可一次性清潔12、16、24、32芯光纖。
