【案例應用】大量程絕緣電阻儀,在常規電壓下的應用
大量程絕緣電阻儀,在常規電壓下的應用
最近總接到一些電氣工程師的谘詢:為什麼我買的1000V表,總是顯示 >550MΩ??工程師們的困惑可以理解,因為其實大部分絕緣性能好的絕緣材料往往是幾個GΩ,甚至上百GΩ。而主流的1000V絕緣表麵對大部分安規要求的100MΩ~300100MΩ範圍來設計,已經完全能滿足日常要求。也就是說,正確的解讀1000V絕緣表 “>550MΩ“ 的真正含義,就是絕緣性能已經達標並“超”標,可以放心了。
如果要解決是否擔心手頭儀表是否有問題,有3個方法建議:
方法一:找一塊福祿克萬用表(建議15B+以上),利用電壓內阻10MΩ做參考,一測便知。
方法二:致電福祿克售後中心 400-921-0835 (非售前谘詢400號碼),做專業鑒定。
方法三:備一塊量程夠大、測量夠準的絕緣表,做參考。
下麵給大家分享一份用戶實操的示例,新材料行業的工程師,在最常規的250V絕緣電壓,選擇F1535 實測產品性能,被測物阻值一目了然。
公司:蘇州某納米科技有點公司
一:首先感謝福祿克公司這次活動,申請福祿克產品試用取得了通過。之前就了解到該公司儀表性能和質量都不錯,對這次電阻表的試用也充滿了期待。

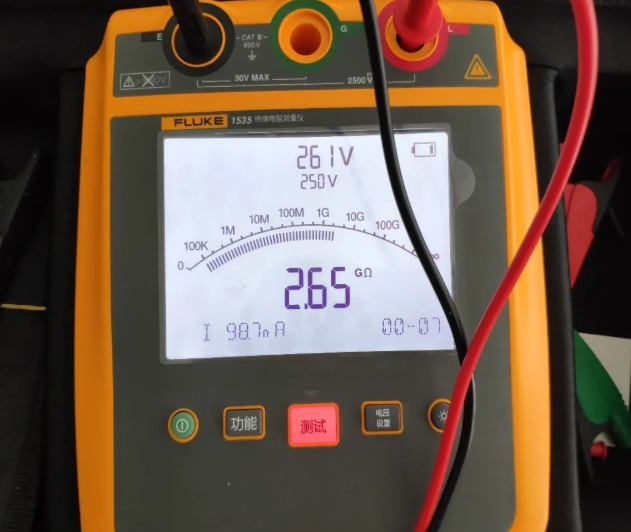

二:收到電阻表後,第一感覺就是包裝結實,沒有太多的無用附件。我們公司是做Praylene鍍膜,膜層有防水,絕緣,防腐蝕,放紫外線等主要功能,絕緣電阻一直沒有一個準確的數字,利用該公司的這次活動,幫我們解決了這個問題,對膜層厚度為60nm測量。
![](/UploadFiles/Product/2020-08-13/20200813182944216.png)
三:通過簡單的測試,我個人認為福祿克的電阻表非常實用,操作簡單,數據精準,顯示屏上下三排,上排顯示檔位電壓、輸出電壓;中間顯示表盤曲線和測試絕緣值,下排顯示泄漏電流,非常直觀。
所以絕緣電阻儀的選擇,並不隻看絕緣電壓。結合電阻量程來選擇,或者與常規的1000V表搭配一定比例的大量程高壓表,能更輕鬆的解決工作中的困惑。
