什麼是福祿克DSX-5000通道測試和永久鏈路測試方法?
什麼是福祿克DSX-5000通道測試和永久鏈路測試?通常我們再測試過程中提到用什麼測試標準,現在工程中大部分使用的是通道測試,也就是用跳線加通道然後選擇對應的Channel標準,一般不用永久鏈路的原因是因為永久鏈路損耗,購買就太貴了。所以選擇經濟的跳線形勢。除去這些因素,我們來看看他們到底有什麼區別?我們如何選擇爭取的DSX-5000測試模式。

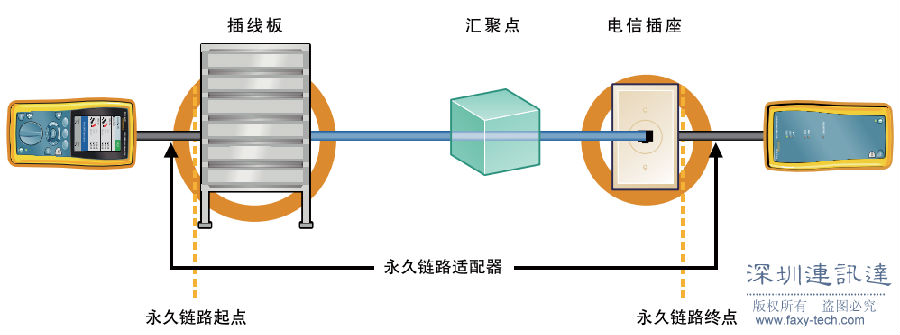

第一:永久鏈路測試方法。
為了獲得有意義的測試結果,有必要福祿克DSX-5000選擇適當的鏈路模型。“永久鏈路”的性能定義為:一條通過了測試的永久鏈路在添加了合格的跳線之後,所構成的“信道”其性能將自動滿足標準規定的參數要求。“合格”的跳線是指按照跳線標準已通過了測試的跳線。
建議DSX-5000使用永久鏈路的測試模型和測試標準進行新安裝電纜鏈路的認證。在永久鏈路的生命周期中,用戶跳線和設備跳線可能會多次更換,而永久鏈路(及質量)是不變的。
永久鏈路測試模型要求“測試跳線”對於測量過程是完全透明的。在實際操作中,這意味著參數測量時,測試工具必須更加複雜,以便消除測試跳線的影響。
然而,實際的情況卻是,永久鏈路模型包含了“末端連接”的特性 – 也就是說包含了測試適配器末端的8針插頭(RJ45)和鏈路末端的插座的參數。對於近端串擾(NEXT)和回波損耗等重要參數,“插頭-插座”的不同組合會帶來各種不穩定的測試結果。為了正確評估鏈路末端的插座(在TO或配線架中)以及這些插座中線對終端的性能,永久鏈路測試適配器末端的插頭應該是標準的測試插頭,它對所有頻率測試參數能夠在所允許的窄帶公差範圍內提供元器件參數的“中心”性能,穩定且基本不偏離此中心。這就要求所有這些測試插頭之間的差別不會很大,最重要的是:能夠提供可重複的穩定測試結果。
第二:通道測試方法。
在幫助恢複服務或在應用支持活動中需要檢測電纜時, 通常要進行通道(信道)測量, 而在一項新的安裝結束時通常不進行道(信道)測試( 因為此時每條鏈路的跳線大多都還沒安裝)。正確的信道測量必須扣除測試儀的信道適配器(DSX-PC5ES,DSX-PC6S)與跳線連接(水晶頭)的匹配影響。
