【指南】同樣是測溫,為什麼你就測不準?
溫度測量根據傳感器的使用方式,通常分為接觸式測溫和非接觸式測溫兩種方式。便攜式紅外測溫儀作為非接觸測溫產品,小福相信大家並不陌生。不管是在電氣設備的預防性維護、生產線質量控製,還是餐廳食品衛生與安全,很多生產、工作、生活測溫場景中,因為紅外測溫儀非接觸、響應快的特點,它成為重要的測溫工具。
不過有時大家可能遇到這樣的問題
為什麼明明選擇的測溫儀精度足夠了
但是測出來的溫度數值還是偏差這麼大呢?
今天小福為大家整理了幾點紅外測溫儀的常見問題
快快收藏起來吧
1
應該距離目標多遠測溫?
測的是激光點的溫度嗎?
測溫目標大小與測溫距離的關係D:S
紅外測溫儀在進行測溫時,所測得的溫度是以激光點為圓心的一個圓形測量視場範圍內的平均溫度。被測目標麵積應充滿這個圓形的測量視場。如果目標尺寸小於視場,周圍的背景溫度或者其他熱源就會被包含在測量視場內,幹擾測溫讀數,造成誤差。所以一般建議被測目標尺寸超過視場大小的50%為好。

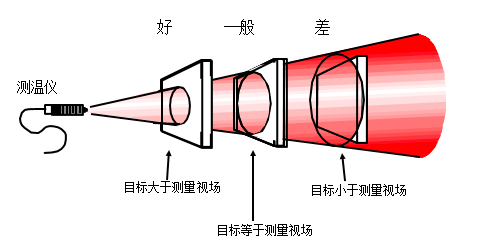

通過下麵的示意圖是不是瞬間清楚了
這裏可能有人會問了,那如何知道測量視場是多大呢。紅外測溫儀的測量視場大小,是隨著與測溫儀探頭的距離變化的,這時候大家可以把測溫儀想象為一個手電筒,圓形光斑即為測量視場,距離越遠光斑越大,距離越近光斑越小。

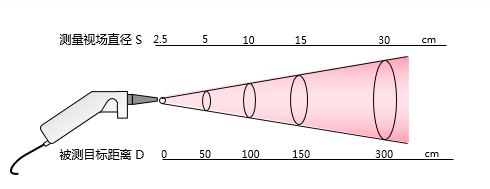

在工作中我們需要準確計算測量視場的直徑,才可以判斷在測量不同大小的目標時,我們應該距離多遠,幫助我們更精準測溫。紅外測溫儀有一個重要的參數,距離係數比D:S,它的定義為:被測目標的距離D與測量視場直徑S之比。舉例來說,一個D:S為10:1的紅外測溫儀,當與被測目標在1m的距離D測溫時,測溫視場直徑S為10cm。這時所測目標應不小於10cm。
2
為什麼有的物體測出數值偏差大?
選擇被測物體發射率
在我們使用紅外測溫儀時,是否將準確選擇到了被測物體的發射率,同樣會影響測溫數值的準確。紅外測溫儀出廠默認發射率的數值為0.95,所以我們需要首先判斷被測物體的對應發射率,然後將測溫儀調整到對應的發射率數值,再開始測溫。
不同物質的發射率均不相同,數值介於0-1之間,物質的介電常數、表麵粗糙度、溫度、波長、觀測方向等條件都會對發射率產生影響。當被測目標發射率不好判斷時,有兩種建議方案:
1. 如果被測目標允許,可以在表麵粘貼黑色絕緣膠帶或者塗抹導熱矽脂,這兩種材料的發射率為0.95,待溫度平衡後,測量粘貼有膠帶或導熱矽脂的區域。
2.使用接觸式測溫儀測量實際溫度,同時不斷調整紅外測溫儀的發射率,直到紅外測溫儀數值與實際溫度相同或接近,則此時的發射率為被測目標的正確發射率。
(本文最後附上常見物質的發射率參照表供大家參考)
3
其他測量注意事項
1. 紅外測溫儀隻測量物體表麵溫度,不能測量內部溫度。
2. 如果測溫儀突然暴露在環境溫差為20℃或更高的情況下,儀器需要20分鍾時間調節到新的環境溫度。
3. 若被測目標有較亮背景光(特別是受太陽光或強燈直射),或者周圍有很強的其他熱源,則測量的準確性將受到影響,因此可采取遮擋措施避免直射目標的強光以消除背景光幹擾。
4. 若目標為半透明材料,如塑料薄膜、玻璃等,應保證背景是均勻且低於目標的溫度。
5. 若目標的發射率低於0.90,在測溫時應盡量保持儀器與被測表麵垂直測量。
6. 蒸汽、塵土、煙霧等,它阻擋儀器的光學係統而影響測溫。為了避免損壞紅外測溫儀,請首先使用壓縮空氣清除大的顆粒和灰塵,然後用一塊布擦拭。使用幹淨略濕的布輕輕擦拭測溫儀機身。如有需要,可用水加少量溫和肥皂配成的溶液將布浸濕。
常見發射率表格
