福祿克FLUKE DSX2-8000與DSX2-5000如何測試profinet線纜 M12接口
經常有用戶詢問工業以太網的測試的問題,基於福祿克M12工業以太網測試模塊我們準備了這篇應用文章,從標準的選擇、廠家線纜規格、模塊的選擇等角度,幫助大家快速了解工業以太網線纜的測試以及具體實施步驟。在本文中,我們將以工業以太網四個重要協議中的一個,也就是重要的Profinet協議,該協議是西門子與Profibus用戶組織的成員公司共同開發的應用協議。它利用在集成設備中的特殊交換機本質上將Profibus I/O控製器通信擴展至以太網。

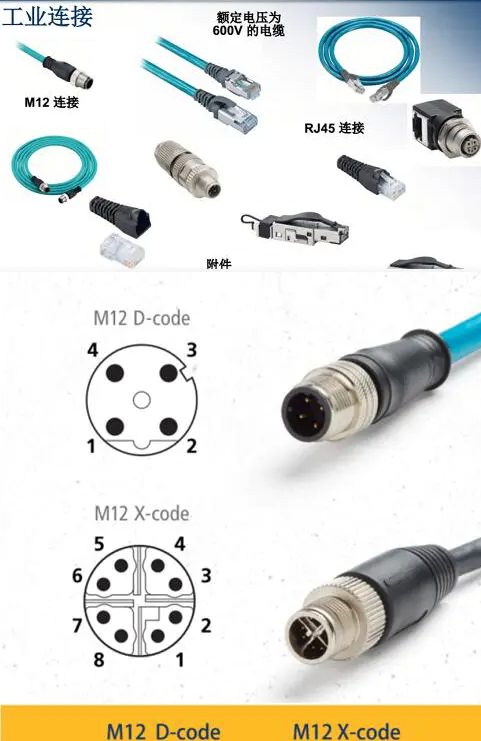

因為工業以太網接口眾多,所以在本文的開頭,我們便提出以福祿克工業以太網測試模塊M12為模型,針對西門子的profinet測試極限值來進行工業以太網線纜的測試。那麼有必要介紹一下M12接口的特殊性,因為工業以太網中使用的連接器也需要更加可靠,雖然專為工業環境而設計的加固型RJ45連接器采用密封以實現防塵防水,並具有耐化學性等特性,但M12連接器由於具有較小的圓形外觀和12mm鎖緊型螺紋而在工業以太網中得到更廣泛應用,即使受到衝擊和振動,也能保持可靠連接。此外,M12連接器通常具有更廣泛的防侵入保護選項,可承受高壓衝刷並且耐腐蝕。M12連接器提供直線式和呈角度配置,可實現多種機械連接,更常見的為4針或8針。4針支持大多數工業以太網應用中的100 Mb/s速率,而千兆以太網要求采用8針連接器,需要全部四對線進行傳輸——聽起來很熟悉吧?對於PoE,4針M12也隻支持Type 1 PoE,利用同一對線同時傳輸數據和直流電源,而Type 2及更高類型則需要8針M12。M12至RJ45電纜組件也很常見,隻需要將電纜的一端連接到存在衝擊和振動情況的機械即可。
那麼如何測試工業以太網線纜呢?首先需要具備相應的M12工業以太網測試模塊。也就是DSX-CHA021也就是常說的4口D-CODE和DSX-CHA-M12-X也就是常說的8口的X-CODE模塊。在VERSIV平台上,無論是DSX5000還是DSX8000都具備這種測試能力。具體如何測試工業以太網線纜,需要按照以下的步驟執行。
1、插入對應的M12測試模塊
2、選擇對應的測試標準,在本案例中我們選擇了profinet測試極限值。該極限值在標準選項的應用欄目下麵就可以找到。
3、在線纜類型裏麵,找到對應的廠商或者就按照通用的模型,本案例中我們是選擇的西門子。在西門子目錄下,找到線纜的規格
4、選擇完畢,基本就類似通道測試模型,按照正常的測試方式進行測試就可以了。
這個測試過程沒有什麼特殊之處,測試完畢保存測試結果就可以了。如何測試工業以太網線纜的整個步驟大概就是如此,也沒有特別的步驟和注意事項。需要重點提一點的是,有很多時候用戶端隻提供了一個M12的母口,無法與我們的設備模塊進行對接,這個時候通常就購買一條M12公口的高質量轉接線加以對接即可。以上如何測試工業以太網線纜的整個過程。附上兩個重要的測試模塊圖形,僅供參考。
