向光纖一端施加信號,信號從另一端輸出時會變弱。輸入和輸出信號之間的差值就是光纖鏈路造成的信號能量的損耗,稱為插損耗。
損耗以分貝即dB表示,信號強度每降低一半則對應為3 dB。如果輸出信號是輸入信號的一半(1/2),則損耗為3 dB;如果輸出信號是輸入信號的1/4,則損耗為3dB+3dB = 6 dB,以此類推。
TIA和ISO根據光纖的長度、連接器和熔接點的數量來定義鏈路允許的最大損耗限值或“損耗預算”。連接器和光纖類型的不同,則存在多種版本的參數,在本示例中,我們將選用OM5多模光纖,該光纖在TIA和ISO標準中具有相同的限值(表1)。要計算鏈路的損耗預算,可如下計算:

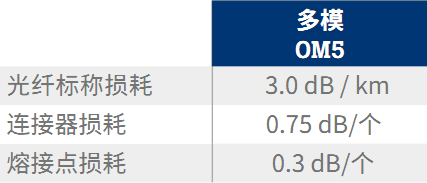

表1. 基於TIA和ISO標準的OM5多模光纖和標準連接器的損耗指標。
例:光纖鏈路長度為250 m,有四個連接器和兩個熔接點,則預算為:
如果現場實際測得的鏈路損耗低於4.35 dB,則測試“通過”!請注意,我們的CertiFiber Pro會根據連接器和熔接點的數量計算的損耗預算(見圖1)。您甚至無需輸入長度 — CertiFiber Pro會為您自動測量長度。
請注意,通過該項測試並不能保證您的網絡應用在此鏈路上可以正常使用。 — 接下來我們將進行詳細介紹。
