福祿克DSX2-5000和DS2-X8000跳線測試注意事項PCTAC6AKS PCTAC6KS
關於采用福祿克DSX係列測試儀進行跳線測試,測試結果存在一些不一致的現象,尤其是原廠發貨測試合格,但到交付端再次測試,又出現不合格的情況,針對此問題,下文主要提出跳線測試的一些注意事項。
福祿克DSX5000和DSX8000跳線測試注意事項
關於福祿克跳線測試注意事項有:
1、必須采用福祿克專門的跳線適配器而非通道鏈路適配器。而非通道適配器。
參考閱讀://www.tagfastenersb.com/jszc/patchcord-channel.html
2、關於線纜製造商提出的跳線適配器精確度的問題

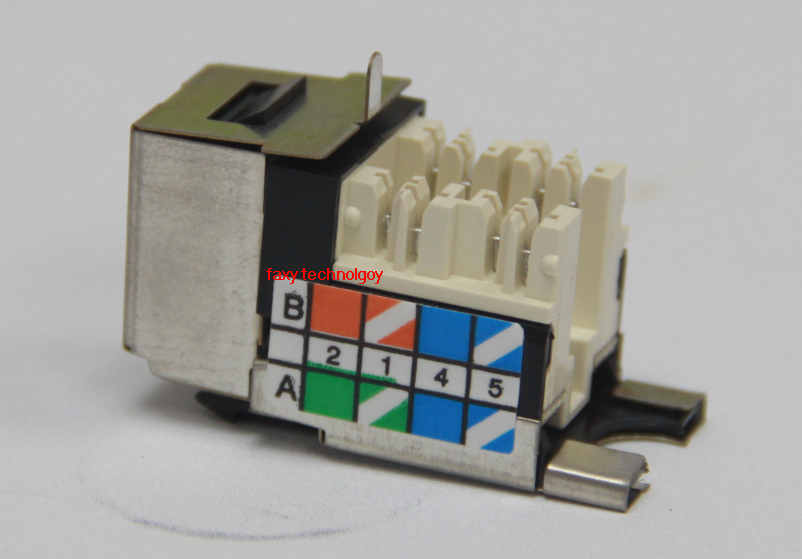

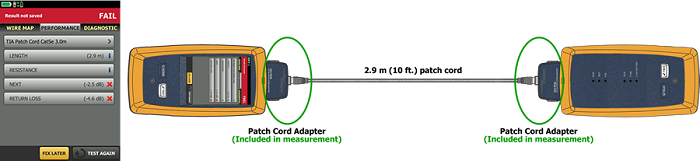

說明:跳線適配器測試,校準麵在DSX設備(DSX2-8000/DSX2-5000)和適配器金屬排座處,即圖二綠色線標注位置,不含跳線適配器上的模塊,模塊如圖三所示,因測試時RJ45水晶頭和模塊是緊密結合件,水晶頭銅牙和模塊壓針,隻能視為一個整體,無法區分,故插座的影響含在跳線測試結果內。
而實際測試時,存在異地測試問題,引起結果差異的因素主要有:
1)異地測試,不同跳線適配器(主機由於設置基準,忽略其影響),插座使用損耗存在差異,而此差異無法通過校準扣除 。(如下圖所示)
2)插座進行了更換,換成非福祿克認證專用插座
3)被測跳線經過運輸,重新測試,存在彎折變形情況
4)再次測試時,水晶頭和插座接插對位微變,引入差異(如圖下圖)

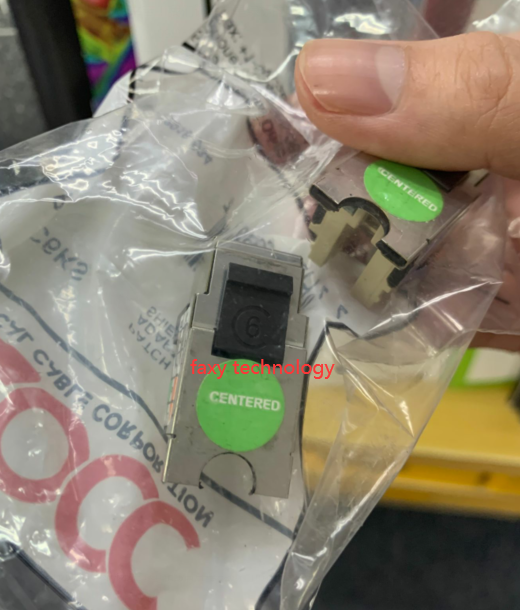

由於上述現象存在,TIA和IEC標準都對測試插座提出了特殊要求,不僅需要符合不同類別的性能要求,還必須“居中”設計,即當與具有定義的高限值和低限值串擾的插頭對接時,其測得結果變化不得超過2dB,而福祿克采用了專用OCC品牌聯合定製的居中跳線測試插座,並且隻采用帶綠標的插座,不用黃標的。即滿足1dB的居中要求,而不是TIA和IEC要求的2dB,以減少測量變化,但這應當理解為減少差異,而非消除差異。
而針對不同設備的測試差異,比較好的比對測試方式應該是,連同跳線適配器一起組插拔,更換到不同測試儀上進行比對,而不動水晶頭位置,這樣可以更好避免測試結果差異大而產生的困擾。
另外一個保證跳線測試結果精確的重要事項就是選購福祿克認證的OCC綠標居中插座套裝,以獲得穩定的測試預期結果。
