福祿克萬用表維修經驗-F117C與F115C
深圳乐鱼棋牌mac更新 維修工程師對福祿克Fluke 115C和Fluke 117C萬用表維修簡單說明。

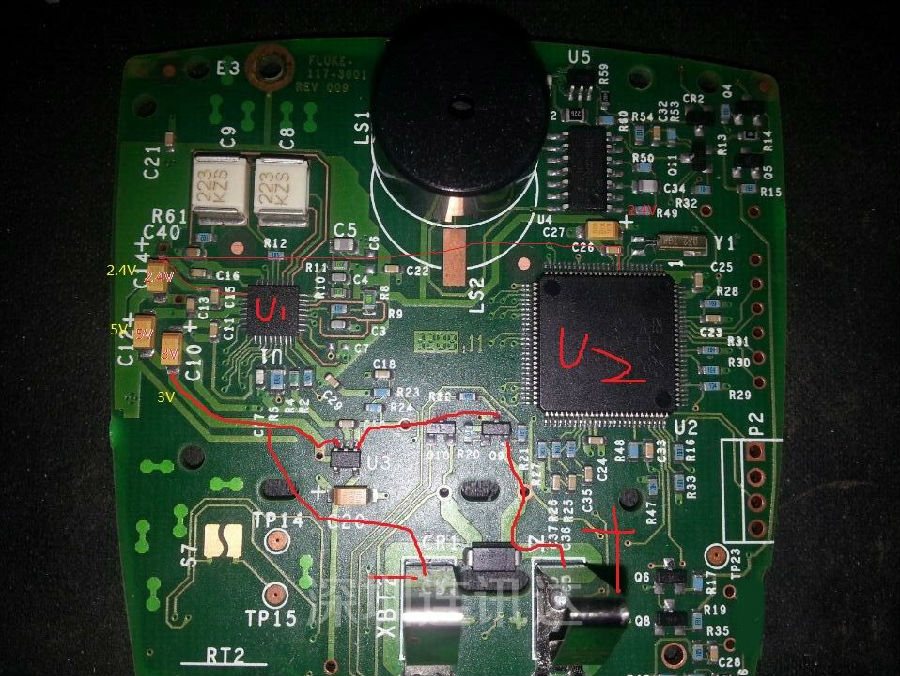

這種高端萬用表一般都是單片機內部的程序控製顯示的,這個117萬用表內部電路簡單。功能集成化了,裏麵三片IC,一片 U1作用是 A/D變換,真有效值測量,非接觸電壓檢測。U2是M430F448單片機做顯示部分控製和模擬條顯示,還有一片14腳的, CD4069作用是驅動蜂鳴器發聲。U1是做測量的,也就是說,被測的電壓信號,電流信號,經過分壓排阻,和分流電阻,進行分壓,分流以後,在進入U1進行A/D變換
把模擬信號變成數字信號以後在送給U2,430單片機,顯示,這裏430單片機不是A/D變換,而是控製液晶屏顯示,和模擬條,同步顯示,而這個U1還有的作用就是真有效值測量,也就是說這個芯片內部集成了,真有效值轉換IC,被測交流電壓信號經過分壓排阻分壓以後,衰減到U1的滿量程電壓範圍內,在經過U1內部的真有效值轉換,變成直流電壓,在經過U1內部的a/d轉換器進行a/d轉換把模擬電壓變成數字信號然後在送給U2,通過U2,430單片機控製顯示出結果。
總結來說,功能部分的控製是在於U1,因為這顆芯片集成化很高。他集成,真有效值,非接觸電壓,AD變換,原理是一樣,也是把被測信號變成電壓信號來測量。在經過430單片機控製顯示,和模擬條顯示。在這裏,U3,那個五角的集成塊,是電源。他的作用是把電源電壓9V,進行穩壓,降壓以後給U1和U2供電的。所以U3那個五角的小IC掛掉,整個萬用表就不通電了。此時你在U1外圍的三個電容上測不到三組電壓。2.4V 5V 3V,有條件測量一下,這個電壓的正常與否,直接斷定U1是否正常工作,其中, 2.4V電壓作為U1和U2的通信電壓,如果這個2.4V電壓不正常,為0V,或低於1V,那麼萬用表要麼是不開機,要麼是開機報錯。
帶程序的萬用表,會遇到開機報錯, ERR。2.4V電壓接近0V,有幾個原因,要麼是U3到U1部分有斷線,要麼是U1虛焊,要麼就是外圍的電容擊穿(幾率小)。要麼就是U1集成塊擊穿,把2.4V電壓拉低了。但是說,如果遇到開機,丟筆畫,或模擬條不顯示,或者是顯示和模擬條不同步的問題,則問題就出現在U2上麵了。因為U2 430單片機是控製模擬條和顯示的,U2外接晶振如果有問題,可能會造成不同步、丟筆畫的問題,比較少,因為隻要,一般屏幕沒問題的話,多數都不會丟筆畫。
總結一點就是說,對於福祿克Fluke 115和FLuke 117係列的萬用表維修而言
如果是功能問題,比如某個功能不能使用,排除外圍問題,排除保險,分壓排阻,保護元件的原因, 就是U1的問題,因為剛剛說了U1是做測量的,並且U1集成化很高,壞的幾率也大。如果是顯示部分的問題,那就是在U2,包括U2的外圍,但外圍也很少壞,多數430外圍壞的多也就是晶振,顯示部分模擬條不顯示或者是 不同步,如果晶振沒問題,那就是430的問題,或者是不顯示。但如果整個萬用表不通電,那就是電源部分的問題了,多數是U3斷線或U3壞掉,造成U3沒法給U1和U2供電。
蜂鳴器這塊,115 117這類萬用表蜂鳴器這塊是采用,4069驅動蜂鳴器,一般如果蜂鳴器本身沒問題,引腳也沒脫焊。如果蜂鳴器不響多數就是4069壞掉,造成的。
由於這款萬用表沒圖紙,在維修的時候,測試點也比較難找,所以,一般維修都是靠經驗,隻要U1的工作電壓不滿足,萬用表絕對不能開機,2.4V, 3V 5V, 而U1和U2電源來自U3,U3壞掉,整個儀表不能通電,所以一般掌握這個技巧,對於這種智能萬用表,電路簡化來說,比較好修。但是一般如果U1工作條件滿足的話萬用表是可以開機的,但如果功能部分出現問題,問題還是在U1集成塊上麵。我的維修思路就是,功能部分的故障查U1,顯示部分的故障查U2。
