5 係列B MSO混合信號示波器MSO54B MSO56B MSO58B

  • 5B 係列混合信號示波器 (MSO) 采用全新簡潔設計,能夠深入洞察複雜信號的多功能示波器。泰克把 5B 係列混合信號示波器(MSO) 設計成市場上靈活、功能強大、簡便易用的中檔示波器。

    1、乐鱼棋牌mac更新 20多年測試儀器儀表行業經驗;
    2、100%原裝正品保證,承諾假一罰十;
    3、8分鍾報價,價格行業優惠,現貨即發;
    4、免費保修,免費培訓,全天24小時技術支持;

  • 谘詢熱線:13798421872
瀏覽過該產品的人也看了
  • 產品詳情

  • 技術規格

  • 型號和配件

  • 文檔與軟件

  • 更多信息

  • 聯係我們

    產品特點


    12 位高精度 ADC ,使用高級數字處理能實現16 位高精度分辨率

    獨特的 FlexchannelTM輸入技術,您可以自由定義每個輸入通道為一個模擬輸入通道或者 8位數字輸入通道 ( 選用 TLP058 邏輯探頭 )

     提供 4 通道,6 通道,8 通道產品家族

     15.6 英寸高清觸摸屏,專為觸摸屏設計的用戶界麵

     可選配 windows操作係統


    5B 係列混合信號示波器 (MSO) 采用全新簡潔設計,能夠深入洞察複雜信號的多功能示波器。泰克把 5B 係列混合信號示波器(MSO) 設計成市場上靈活、功能強大、簡便易用的中檔示波器。5B 係列混合信號示波器 (MSO) 秉承泰克的一貫創新風格,打破了示波器設計和配置的既定規則。為了更好地滿足現代電子設計挑戰,5B 係列混合信號示波器 (MSO) 融入大量創新技術,再度重新定義了中檔示波器的標準。


    主要性能指標


    ● 輸入通道 -4、6或8個FlexChannel輸入;每個FlexChannel提供:一個模擬信號,可以顯示為波形視圖、頻譜視圖或同時顯示為兩者,使用TLP058邏輯探頭時8個數字邏輯輸入

    ●  帶寬(所有模擬通道)-350MHz、500MHz、1GHz、2GHz(可升級)

    ● 采樣率(所有模擬 / 數字通道)- 實時:6.25GS/s; 插值:500GS/s

    ●  記錄長度(所有模擬 / 數字通道)-62.5M點標配;125、250、500M點(選配)

    ●  波形捕獲速率 ->500,000個波形 / 秒

    ●  垂直分辨率 -12位ADC;高分辨率模式下高達16位

    ●  標準觸發類型 - 邊沿,脈衝寬度,欠幅,超時,窗函數,邏輯,建立時間和保持時間,上升 / 下降時間,並行總線,序列,可視觸發,視頻(可選),射頻對時間(可選); 輔助觸發 ≤ 5 VRMS,50Ω,250MHz(>200mVpp)(僅邊沿觸發)

    ●  標準分析 - 光標:波形、V條、H條、V&H條;測量:36;頻譜視圖頻域分析,獨立控製頻域和時域;FastFrameTM:分段內存采集模式,最大觸發速率>5,000,000個波形 / 秒;圖:時間趨勢、直方圖、頻譜和相位噪聲;數學:基本波形代數、FFT 和高級公式編輯器;搜索 :搜索任何觸發標準;抖動TIE和相位噪聲

    ● 選配分析 - 高級抖動和眼圖分析;用戶定義的過濾;高級頻譜視圖;射頻對時間光跡(幅度、頻率、相位);數字電源管理 ; 模板 / 極限測試;逆變器、電機和驅動器;LVDS 調試和分析;PAM3 分析;高級功率測量和分析;高級矢量信號分析(SignalVu-PC)

    ● 選配串行總線觸發,解碼和分析 -I2C、SPI、eSPI、I3C,RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、SI5、CXPI、汽車以太網、MIPIC-PHY、MIPID-PHY、USB2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO

    ● 選配串行一致性測試 - 以太網、USB2.0、汽車以太網、工業以太網

    ● 選配內存分析 -DDR3調試、分析和一致性測試

    ● 任意 / 函數發生器 -100MHz波形生成;波形類型:任意波形、正弦

    波、方波、脈衝、鋸齒波、三角波、DC電平、高斯、洛倫茲、指數上升 / 下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖

    ● 數字電壓表 -4位AC RMS、DC和DC+ACRMS電壓測量

    ● 觸發頻率計數器 -8位

    ● 顯示 -15.6英寸(396mm)TFT彩色;高清(1920x1080)分辨率;容性(多觸點)觸摸屏

    ● 連接性 -USB主控(7端口),USB3.0設備(1 端口),L AN(10/100/1000 Base-T 以 太 網; 符 合LXI 標 準 ),DP 接 口,DVI-D,VGA 接口

    ●  e*Scope- 使用標準網絡瀏覽器,通過網絡連接遠程查看和控製示波器

    ● 標配探頭 - 每條通道一隻10MΩ無源電壓探頭,<4pF容性負載

    ● 保修 -3 年全保

    ● 尺寸 -309 mm(12.2英寸)高 x 454 mm(17.9英寸)寬x204mm(8.0英寸)深;重量:<11.4kg(25磅)




    富有洞察力的測量

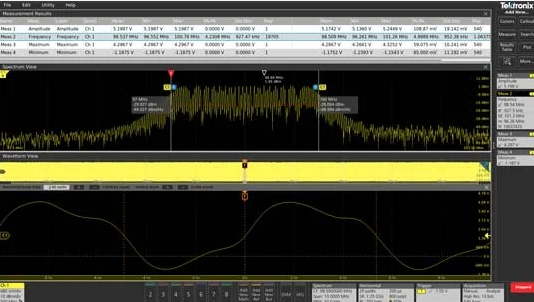

    使用高分辨率 12 位模數轉換器查看信號詳細信息。查看多通道光譜分析、測量統計數據、表格和趨勢圖,隨時換個角度思考。


    1.25 GHz 時為 12 位分辨率,50 MHz 時為 16 位分辨率

    內置 DDC 支持多通道同步頻譜分析

    結果表、測量統計數據和趨勢圖視圖




    高級解決方案

    5 係列支持廣泛的特定應用測量,滿足您的各種需求。單獨添加高級分析程序包或安裝應用程序包,以處理更多不同的工作。

    支持超過 25 種串行協議,覆蓋常見的接口

    先進的單相和三相功率分析程序包

    確保信號完整性和電源完整性的測量工具

    可選的 Windows 操作係統讓您可以運行 PC 軟件

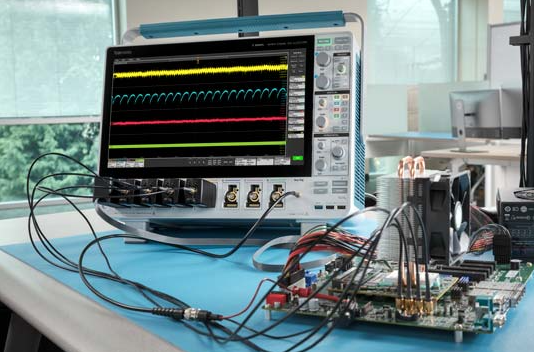

    查看更多信號的更多方法

    使用多功能輸入和先進的探測技術,您可以看到更多信息。

    多達 8 個 FlexChannel? 輸入,支持多達 8 個模擬或 64 個數字信號,以及一個外部觸發輸入

    包括 500 MHz 或 1 GHz 探頭,輸入電容僅為 3.9 pF

    TekVPI 探頭接口支持廣泛的有源探頭、差分探頭、絕緣探頭和電流探頭
