AirMagnet Survey

利用無線站點調查軟件設計和部署無線 802.11n/a/b/g/ac LAN，實現最佳的性能、安全性和合規性

• 使用 AirMagnet 無線站點勘測軟件一次性正確設計和部署最精確的室內和室外無線 LAN 網絡 (802.11n/a/b/g/ac)，可避免代價高昂的返工和 IT 投訴

• 通過對最終用戶體驗（WLAN 吞吐量、數據傳輸速率、重試、丟失）的獨特評估，收集實際數據

• 在勘察的同時進行同步的無線熱圖頻譜分析，從而在最大程度上降低 RF 幹擾源對無線 802.11n/a/b/g/ac LAN 性能的影響

• 模擬“假定”場景，避免或者最大程度上減少耗費工時的重複無線站點調查過程

• 一鍵完成 WiFi 語音和定位服務的無線 LAN 網絡就緒驗證

• 利用客戶隨時可用的“通過/失敗”評估報告確定任何設計/應用要求的無線網絡

• 定製 WiFi 站點調查報告，根據無線 LAN 設計/應用的要求實現高效的遞交結果

• 與 AIRMAGNET PLANNER 無縫集成，驗證預估的無線 LAN 操作模式

• 包含 Android 智能手機和平板電腦上使用的 Survey Mobile 應用程序，此應用程序用於設計並驗證您的 BYOD 網絡並調查下端設備

注：要求擁有首年的金牌支持服務，而且必須單獨購買。

概述：

AirMagnet Survey 是業界最準確的規劃和設計 802.11n/a/b/g/ac 無線 LAN 的無線站點調查軟件，可實現最佳性能、安全性及合規性。該無線 802.11ac 站點調查軟件能夠計算接入點的理想數量、位置和配置，從而實現成功的 LAN 部署。

AirMagnet Survey 的無線站點勘測功能遠不止在核實射頻的覆蓋麵，它還可以根據連接速度、吞吐量和數據包統計來規劃實際終端用戶的網絡性能。最終結果是提供包括所有關鍵 RF 和終端用戶性能指標的 Wi-Fi 熱圖或“全景預測圖”，讓用戶首次即可正確完成網絡部署，避免耗費成本的返工和 IT 投訴。這不僅能夠保證用戶實現最高的滿意度，還可以幫助無線 802.11ac 站點調查用戶（如係統集成商）持續獲得項目利潤，最大化獲得回頭客的機會。

無線 802.11ac 站點調查軟件的這些高級功能可使用戶集成專業的頻譜分析儀，以一次性完成 Wi-Fi 和非 Wi-Fi 數據的收集、模擬配置前的情形估計預算和定義向新技術的遷移策略、生成自定義的勘測報告、使用 GPS 設備進行戶外勘測、通過 Wi-Fi 語音勘測設計語音就緒網絡、滿足終端用戶和應用的網絡要求，並進行詳細的終端用戶容量規劃。

AirMagnet Survey 無線站點勘測軟件包括 “Express” 和 “Pro” 兩款產品。AirMagnet Survey Express 提供簡化的無線 802.11ac 站點勘測軟件解決方案版本，允許用戶執行基本的 Wi-Fi 站點勘測功能，並顯示有關信號、信噪，甚至用戶性能的視圖。AirMagnet Survey Pro 提供 Express 版本的所有功能，並添加了 AIRMAGNET PLANNER 和強大功能，其中包括多樓層部署、室外勘測、網絡設計驗證、語音就緒驗證和勘測、射頻頻譜分析等等。

特性

 實際勘測數據收集和假定場景模擬

和隻是被動地依賴於收集信號強度等數據的其他無線 802.11n 站點勘測解決方案不同，AirMagnet Survey 允許用戶執行主動/Iperf 勘測，確保提供卓越的站點勘測。在主動的 Iperf 勘測期間， AirMagnet Survey 與接入點建立聯係，以測試實際的連接質量。這使得勘測人員能夠查看客戶端在實際無線網絡吞吐量、連接速度、重試率和數據包損失方麵的實際性能。注意:Iperf 僅在 Pro 版本中提供

這對於 802.11n 和 802.11ac 等技術標準有重要意義，因為對於這些標準，唯一能真正展示網絡性能的就是執行此實際勘測並將多路徑、設備配置和環境條件考慮在內。另外因為上聯和下聯的 AP 和客戶端設備的屬性是有差異的，所以需要對等式的兩端進行測量，而這隻能使用 AirMagnet Survey 的 Iperf 勘測功能完成。借助這種測量和勘測，網絡設計人員或安裝人員可在部署時保證網絡的最高性能，從而避免耗費成本的返工或問題上報。

借助此無線 802.11n 站點勘測，用戶可模擬“假定”場景，避免或者最大程度上減少花更大代價重複調查過程。勘測後，用戶可模擬網絡的各種變化，並對影響進行預覽。這包括改變接入點傳送功率、信道、SSID 設置或添加環境噪聲。用戶能也可模擬將接入點移至新的地點，並預覽添加額外接入點的效果。AirMagnet Survey 向用戶提供了一個自動的接入點信道規劃，可避免幹涉和過度配置。

將多個適配器與同一台 PC 相連接，可使得 AirMagnet Survey 具備同時開展多個無線 802.11n 站點勘測的功能，使用戶可以使用業內的最佳實踐來模擬實際客戶端行為（使用主動和 Iperf 勘測），同時減少一半的現場勘測時間、經曆和成本，因為用戶隻需到現場一次即可收集到所有數據。例如，用戶同時執行被動和主動勘測，或同時跨越多個頻段（2.4 GHz 和 5 GHz）。

AirMagnet Survey 用戶可看到同一建築物的多個樓層，查看是否有接入點信號泄露到毗鄰樓層。這項功能使用戶對網絡進行設計，重新使用跨多個樓層的單接入點服務，降低設備和部署成本。

AirMagnet Survey 會自動將無線 802.11n 站點勘測結果顯示在您所在位置的地圖上，從而為可視化分析提供無限選擇。

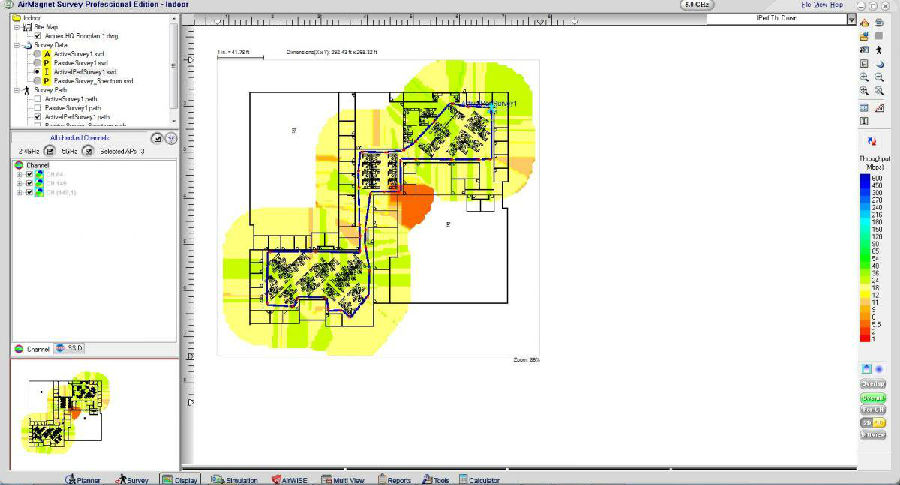

覆蓋率和性能 Wi-Fi 熱圖 - 以熱圖的形式測量並查看信號、噪音、信號/噪音、無線網絡吞吐量、PHY 數據傳輸速率、重試率以及數據包損失的分布情況。

備份 AP 熱圖 – 在主 AP 缺失或停機的情況下顯示備份 AP 的覆蓋率和性能。

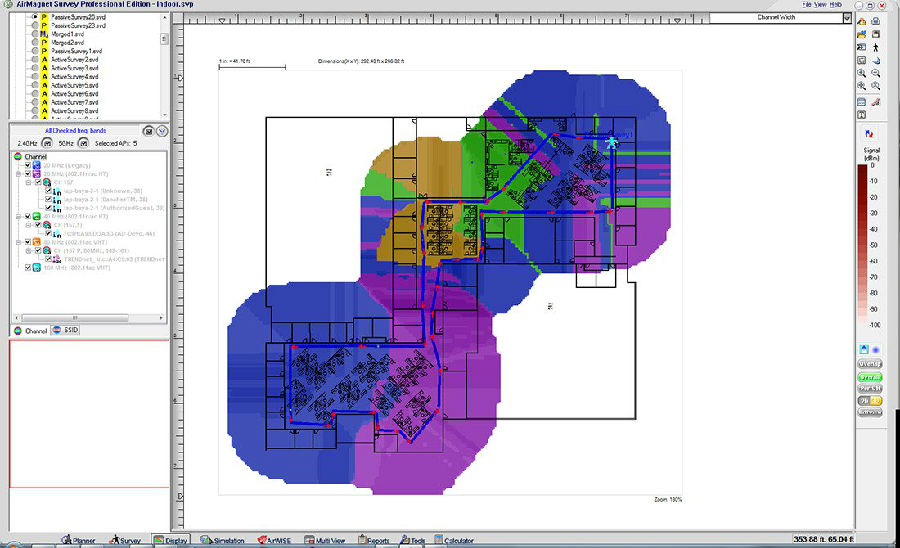

全麵的技術 – 為最新的 802.11n 和 802.11ac 標準提供測量和可視化熱圖：802.11n：操作模式覆蓋圖、MCS 率發送/接收覆蓋圖和信道頻寬 (20 MHz/40 Mhz) 覆蓋圖；802.11ac:操作模式覆蓋圖、MCS 率發送/接收覆蓋圖和信道頻寬 (20 MHz/40 Mhz/80 MHz/160 MHz) 覆蓋圖和信道重疊熱圖。

幹擾分析 – 測量能夠影響到 AP 性能的所有源的幹擾總積累量。

按信道、SSID 或設備查看 – 根據SSID或信道對結果進行排序，以在VLAN的RF問題和服務水平要求之間輕鬆達到平衡。

重疊和漫遊分析 – 及時查看過度部署區域或客戶端容易持續漫遊或AP之間“盲點”的區域。

模擬無線適配器 – 進行一次現成勘測，並查看如何通過另一個 Wi-Fi 適配器精確了解勘測環境。

802.11ac 站點調查

NETSCOUT 的 AirMagnet Survey 是業內唯一的無線網絡部署解決方案，用戶可用其檢測和評估終端用戶在使用 802.11ac 適配器連接無線網絡時的真實體驗。AirMagnet Survey 的功能並不僅僅局限於驗證 RF 覆蓋率，還可根據吞吐量和 PHY 數據速率以及 MIMO 和其他環境狀況/網絡配置等因素以圖形方式顯示終端用戶的實際網絡性能。此無線 802.11n 站點勘測解決方案可清晰地顯示能給提高性能的特定 802.11ac 參數的覆蓋範圍，如更高的 MCS 方案和更寬的通道，此外還會顯示可能會對 802.11ac 性能產生影響的幹擾和原始組件。最終結果是提供包括所有關鍵射頻和終端用戶性能指標在內的 Wi-Fi “全景預測圖”。這些實際測量使得 IT 人員從最初就可以對 WLAN 進行正確設計和部署，避免了終端用戶的網絡投訴和代價高昂的網絡重新設計，從而節約了時間和成本。

802.11n 現場勘測

AirMagnet Survey 包含了業內唯一的 802.11n 站點勘測，並考慮每個地點遇到多徑傳輸的實際影響，能夠主動測試 802.11n Wi-Fi 網絡的上行和下行性能。用戶可以設計和部署 Wi - Fi 網絡，采用三個空間流 AP，提供數據傳輸速率高達 450 Mbps 的性能（軟件已準備就緒，最高傳輸速率可達600 Mbps）。AirMagnet Survey Pro 中包含 802.11n 網絡特有的內置覆蓋圖，如操作模式覆蓋圖、MCS 率發送/收到覆蓋圖、信道寬度覆蓋圖。

驗證用戶和應用程序要求

AirWISE? 引擎能滿足用戶設置網絡時的無線網絡設計/應用要求（包括信號覆蓋、無線網絡吞吐量、PHY 數據傳輸速率、802.11n 特殊參數等）並及時確定所有問題區域。然後用戶便可知道樓層平麵圖上哪些區域符合要求，哪些區域不符合要求，進而采取必要的行動解決覆蓋範圍、性能或容量問題。容量規劃部分可幫助勘測人員計算在設計和部署階段需要支持的無線網絡終端用戶數量。

AirWISE 也包含預配置的配置文件，以驗證無線網絡 WLAN 部署是否為各種供應商的應用（包括基於真實勘測數據或無線網絡建模數據的 Location Services for Cisco 和 VoWLAN for Cisco & Vocera）而準備就緒。用戶也可以創建自己的配置文件並將其與他人共享。

用戶能夠通過評估部署各項要求標準的通過/失敗狀態來快速驗證 WLAN 要求，繼而確保 WLAN 網絡按要求運作。用戶可以洞察符合/不符合要求的樓層區域。一鍵評估 WLAN 網絡有助於節省時間、工作量和資金，可以避免重新設計 WLAN 網絡的高昂花費，而且有助於最小化 IT 故障排除的成本。用戶可以生成通過/失敗報告，從而提高將勘測結果移交給安裝者或終端客戶的效率。

獨特的射頻頻譜和在 WLAN 上傳遞語音勘測

在作出設計和部署決定之前，考慮到非 Wi-Fi 設備的射頻幹擾是非常是重要的。擁有 AirMagnet Spectrum XT 的用戶可通過一次勘測收集 Wi-Fi 和光譜分析數據。用戶可利用這種集成直觀查看任何地點的射頻能量，找到並顯示與 WLAN 幹擾的非 802.11設備。在圖上的任意一點，用戶都能夠直觀地查看每個信道中射頻頻譜的平均電平。注：AirMagnet Survey Pro 必須與用戶的頻率應用程序安裝在同一台計算機上。

AirMagnet Survey 解決了網絡安裝人員和 IT 員工在部署 VoWLAN 網絡時所麵臨的挑戰，並為他們提供內置的語音就緒驗證係統（包括預先設置好的 Cisco 792X 電話和 Vocera 徽章支持，並可選擇添加其他供應商的資料），使用戶可以確保其網絡設計符合電話供應商的建議，並可執行實際語音勘測。利用業內首個語音勘測功能，用戶可在樓層平麵圖的任意地點驗證及設計在地板地圖能確認和密謀電話電話質量、能力和其它聲音具體參量在每個地點，幫助辨認和使也許導致低電話質量的問題減到最小。

應用程序中包含各種專為語音網絡設計的覆蓋圖，例如 WiMOS 得分或呼叫質量圖、主動呼叫數量圖、電話漫遊區圖（含漫遊統計）、信道利用圖、重試圖等，使用戶能夠對語音網絡進行設計，確保達到最高性能。

注：要提供射頻頻譜勘測功能，需要在同一台計算機上安裝射頻頻譜分析儀和 Survey PRO。要提供在 WLAN 上傳遞語音勘測功能，需要將 AirMagnet VoFi Analyzer 和 AirMagnet Survey PRO 安裝在同一台計算機上。

專業定製報告

AirMagnet Survey PRO 包括一個完全集成的報告模塊，可立即地創造現場勘測和模擬的自定義輸出報告。此外，無線 802.11n 站點勘測用戶還可根據項目要求利用自定義模板來靈活地創建報告。除多種定製選項之外，用戶還可選擇添加/減少各個部分、添加到他們的注釋中、定製標誌、頁眉和注腳。報告可以15 種以上的格式輸出，包括PDF、XML、HTML、Excel 和 Word。此無線 802.11n 站點勘測還包含以下語言的報告模板：應用程序內置德語、法語、阿拉伯語和俄語，而且用戶可用任何其他語言創建模板。

直觀查看一段時間內的覆蓋率和性能變化情況

Wi-Fi 環境是非常動態化的，因此驗證網絡中覆蓋率和性能的變化對於為用戶保證最佳性能意義重大。AirMagnet Survey 的 Diff View 特性允許並排看到兩次不同測試的區別。這可以顯示出一個場所的無線環境在一段時間內的變化。此視圖也是我們的係統集成商客戶持續獲得網絡覆蓋和性能驗證回頭客的理想選擇。同樣，用戶可利用此項功能快速比較 AirMagnet Planner 結果與實際現場勘測結果之間的區別。然後可用這些信息在 Planner 中根據建築和環境條件微調 db 損失以實現更精確的計劃。

戶外無線站點勘測

通過組合使用 GPS 支持，並與 Google Earth、Microsoft? MapPoint 和 Microsoft? Bing Maps 集成，AirMagnet Survey PRO 為快速、全自動戶外無線站點勘測提供一條清晰的途徑。用戶可以利用其符合 NMEA 標準的 GPS 設備來自動收集戶外無線數據。用戶可使用 Bing Maps 導入世界上任何城市的街道地圖，然後可在 AirMagnet Survey 用戶界麵中分析結果或將結果導出至 Google Earth 進行縮放以查看城市中的任何街道。

與 AirMagnet Planner 無縫集成

AirMagnet Planner 被嵌入到 AirMagnet Survey PRO 之中，采用業內最全麵的無線 LAN 設計、部署和 802.11a/b/g/n/ac 網絡持續優化方法，打造了一個無縫集成的應用程序。借助該集成解決方案，通過對建築結構材料/障礙物和 802.11 AP 建模，直觀顯示多個樓層的覆蓋麵，然後利用 AirMagnet Survey PRO 中的實際數據來驗證結果，AirMagnet Planner 可用於準確設計 WLAN。利用主動的終端用戶性能指標，用戶可隨著時間的推移進一步來完善他們的規劃模型。借助全新 802.11ac 支持，用戶便擁有了最佳的遷移指導以將新技術逐步引入現有環境。

沒有任何其他解決方案將領先的預測模型和真實的性能數據結合在一起。利用測試網絡規劃是否滿足 AirWISE? 引擎的設計要求，用戶還可以獲得其他規劃功能。AirMagnet Planner 還與 AirMagnet Survey Express 集成。
