案例分析:ACR是什麼,ACR參數失敗要怎麼解決?
正直三月兩會期間,我們響應國家政策,為兩岸友好做了一點微小的貢獻,很慚愧。
是這麼回事,有位朋友,通過我們的網站向我們求助技術問題,這位朋友反映ACR-F測試不通過,是什麼影響的,應該怎麼解決。
其實第一次遇到這個問題我是拒絕的,因為你不能讓我說,我就馬上說,第一我要“望聞問切”地了解一下你的測試情況……
測試情況:這位朋友是測1條22米的線,DSX2-8000選的標準是TIA Cat 6 Channel,測試結果顯示ACR-F失敗,如下圖。
這圖形內容看起來真的是很嚴重啊。

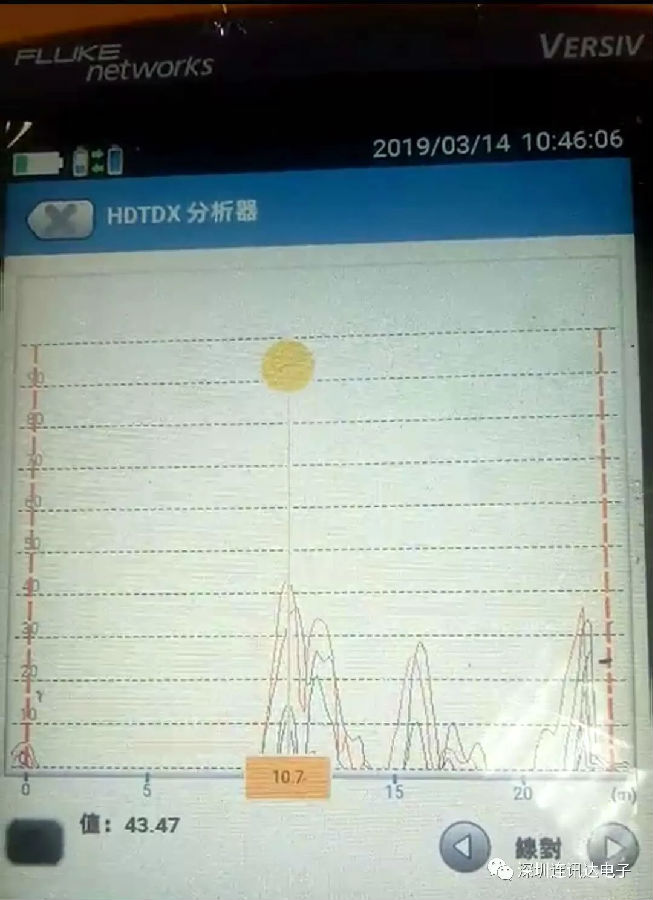

不過不用擔心,我們打開福祿克自帶的診斷工具HDTDX看一下。
我們可以從波形圖中看到,在10.7m、16m、22m的位置上,波形明顯凸出,形成3個山峰一樣的圖案,真相隻有一個!
問題就出在網線的這3個位置上。
那麼根據是什麼呢?又要怎麼整改呢?
ACR意思是衰減和串擾的差值,ACR-N是衰減和近端的串擾差值,ACR-F是衰減和遠端的串擾差值。用公式可表示為:ACR=衰減-串擾。
為了讓網線能夠速度和穩定雙開花,那麼串擾和信號衰減都要盡可能的小。
回到主題,這位朋友遇上的ACR-F不通過,其實就是衰減和遠端的串擾差值不符合標準要求,我們先來看信號衰減,信號衰減和網線本身的品質有很大關係,一般隻要線不是太次都不會出問題,那麼黑鍋就是經常出現問題的串擾了,既然是串擾出問題,極大概率就是線纜的絞距不達標。
解決方案:如果你是線纜廠就改進製作工藝減小絞距,如果你是網線用戶,那就直接更換一根能通過福祿克測試的網線用,並拿著這份失敗的測試報告去找你的供應商麻煩~
解決他的問題後,他非常感謝我們,說因為我們的解答讓他一下子就豁然開朗,醍醐灌頂,茅塞頓開之類的,聊天窗口裏充滿了快活的空氣。
